1차 저역/고역 통과필터를 디지털로 구현하는 것에 대해 지난번[바로가기 ]에 이야기를 했었습니다. 저는 거의 대부분의 잡음 제거용 필터는 1차만 사용을 하게 되더군요. 그런데 지금은 연재~^^이니 또 다음으로 Band Pass와 Band Stop 필터도 다룰거라~ 의미상 2차 저역/고역 통과필터도 다룰려고 합니다.^^
일단...
Cut-off 차단 주파수를 결정했다고 하면~
각 주파수를 계산하게 되죠^^
2차는 공진(resonant point)점이 있기 때문에 그 부분을 조절하는 Quality Factor라는 것을 사용합니다. 2차 시스템[바로가기 ]에서 사용하는 zeta의 역수로 되어 있습니다.
위 식이 2차 저역통과필터의 s-domain에서의 함수입니다.
위 식은 고역통과필터이구요. 두 식이 닮았죠^^.
일단 위 그래프는 같은 2차의 저역/고역 통과필터인데 zeta의 변화에 대한 결과를 보여드리는 겁니다. zeta가 낮을 수록 즉, Q가 높을 수록 차단주파수에서 위로 볼록해집니다. 차단 주파수 대역의 신호를 만나면 증폭(공진)될 수 있겠네요. 또 Phase에서는 zeta가 낮을 수록 가파르게 꺾이게 됩니다.
위 그래프를 그린 Python 코드 확인하기 접기
H0 = 1
zeta = 1
Q = 1 / 2 / zeta
num_L2 = np.array([H0* w_cut* * 2 ])
den_L2 = np.array([1 , w_cut/ Q, w_cut* * 2 ])
s_L2 = sig.lti(num_L2, den_L2)
w_L2, m_L2, P_L2 = sig.bode(s_L2)
num_H2 = np.array([H0, 0 , 0 ])
den_H2 = np.array([1 , w_cut/ Q, w_cut* * 2 ])
s_H2 = sig.lti(num_H2, den_H2)
w_H2, m_H2, P_H2 = sig.bode(s_H2)
zeta = 0. 1
Q = 1 / 2 / zeta
den_2 = np.array([1 , w_cut/ Q, w_cut* * 2 ])
s_L21 = sig.lti(num_L2, den_2)
w_L21, m_L21, P_L21 = sig.bode(s_L21)
s_H21 = sig.lti(num_H2, den_2)
w_H21, m_H21, P_H21 = sig.bode(s_H21)
plt.semilogx(toHz(w_L2), m_L2, lw = 2 , label = '2nd LPF $\zeta =1$' )
plt.semilogx(toHz(w_H2), m_H2, lw = 2 , label = '2nd HPF $\zeta =1$' )
plt.semilogx(toHz(w_L21), m_L21, lw = 1 , ls = 'dashed' , label = '2nd LPF $\zeta =0.1$' )
plt.semilogx(toHz(w_H21), m_H21, lw = 1 , ls = 'dashed' , label = '2nd HPF $\zeta =0.1$' )
plt.axvline(f_cut, color = 'k' , lw = 1 )
plt.xlim(50 , 15000 )
plt.ylim(- 50 , 20 )
plt.ylabel('Amplitude [dB]' )
plt.xticks([100 , 1000 , 10000 ], ('' ,'$f_{cut}$[Hz]' ,'' ), fontsize = 20 )
plt.legend()
plt.grid()
plt.figure(figsize = (12 ,5 ))
plt.semilogx(toHz(w_L2), P_L2, lw = 2 , label = '2nd LPF $\zeta =1$' )
plt.semilogx(toHz(w_H2), P_H2, lw = 2 , label = '2nd HPF $\zeta =1$' )
plt.semilogx(toHz(w_L21), P_L21, lw = 1 , ls = 'dashed' , label = '2nd LPF $\zeta =0.1$' )
plt.semilogx(toHz(w_H21), P_H21, lw = 1 , ls = 'dashed' , label = '2nd HPF $\zeta =0.1$' )
plt.axvline(f_cut, color = 'k' , lw = 1 )
plt.xlim(50 , 15000 )
plt.ylabel('Phase [degree]' )
plt.legend()
plt.xticks([100 , 1000 , 10000 ], ('' ,'$f_{cut}$[Hz]' ,'' ), fontsize = 20 )
plt.grid()
plt.show()
접기
위 그림은 zeta를 1로 고정하고, 같은 차단 주파수에서 1차 저역/고역 통과필터와 비교해본 것입니다. 이득에서는 2차계 필터가 좀 더 가파르게 낮아지기 때문에 차단하고자하는 대역의 주파수 성분의 값이 빨리 사라질 것입니다. phase에서는 1차는 0에서 -90 혹은 90에서 0으로 움직인다면, 2차계 필터는 0에서 -180, 혹은 180에서 0으로 움직이게 됩니다.
위 그림을 그린 Python 코드 보기 접기
num_L1 = np.array([w_cut])
den_L1 = np.array([1. , w_cut])
s_L1 = sig.lti(num_L1, den_L1)
w_L1, m_L1, P_L1 = sig.bode(s_L1)
num_H1 = np.array([1. , 0. ])
den_H1 = np.array([1. , w_cut])
s_H1 = sig.lti(num_H1, den_H1)
w_H1, m_H1, P_H1 = sig.bode(s_H1)
H0 = 1
zeta = 1
Q = 1 / 2 / zeta
num_L2 = np.array([H0* w_cut* * 2 ])
den_L2 = np.array([1 , w_cut/ Q, w_cut* * 2 ])
s_L2 = sig.lti(num_L2, den_L2)
w_L2, m_L2, P_L2 = sig.bode(s_L2)
num_H2 = np.array([H0, 0 , 0 ])
den_H2 = np.array([1 , w_cut/ Q, w_cut* * 2 ])
s_H2 = sig.lti(num_H2, den_H2)
w_H2, m_H2, P_H2 = sig.bode(s_H2)
plt.figure(figsize = (12 ,5 ))
plt.semilogx(toHz(w_L2), m_L2, lw = 2 , label = '2nd LPF' )
plt.semilogx(toHz(w_H2), m_H2, lw = 2 , label = '2nd HPF' )
plt.semilogx(toHz(w_L1), m_L1, lw = 1 , ls = 'dashed' , label = '1st LPF' )
plt.semilogx(toHz(w_H1), m_H1, lw = 1 , ls = 'dashed' , label = '1st HPF' )
plt.axvline(f_cut, color = 'k' , lw = 1 )
plt.xlim(50 , 15000 )
plt.ylim(- 50 , 20 )
plt.ylabel('Amplitude [dB]' )
plt.xticks([100 , 1000 , 10000 ], ('' ,'$f_{cut}$[Hz]' ,'' ), fontsize = 20 )
plt.legend()
plt.grid()
plt.figure(figsize = (12 ,5 ))
plt.semilogx(toHz(w_L2), P_L2, lw = 2 , label = '2nd LPF' )
plt.semilogx(toHz(w_H2), P_H2, lw = 2 , label = '2nd HPF' )
plt.semilogx(toHz(w_L1), P_L1, lw = 1 , ls = 'dashed' , label = '1st LPF' )
plt.semilogx(toHz(w_H1), P_H1, lw = 1 , ls = 'dashed' , label = '1st HPF' )
plt.axvline(f_cut, color = 'k' , lw = 1 )
plt.xlim(50 , 15000 )
plt.ylabel('Phase [degree]' )
plt.legend()
plt.xticks([100 , 1000 , 10000 ], ('' ,'$f_{cut}$[Hz]' ,'' ), fontsize = 20 )
plt.grid()
plt.show()
접기 이제 s-domain에서 알려진 필터를 디지털 영역인 z-domain으로 데리고 오는 것을 고민해야죠... 뭐 그러나~~~ 이미 교과서(^^)에 있습니다.^^.
이름은 Bilinear Transform [바로가기 ]이라고 하구요. 위 식을 변환식으로 사용하면 됩니다.
그러면 2차 저역통과필터의 z-domain에서의 표현은 위와 같고,
고역통과필터는 위와 같습니다. 좀 복잡한가요?^^

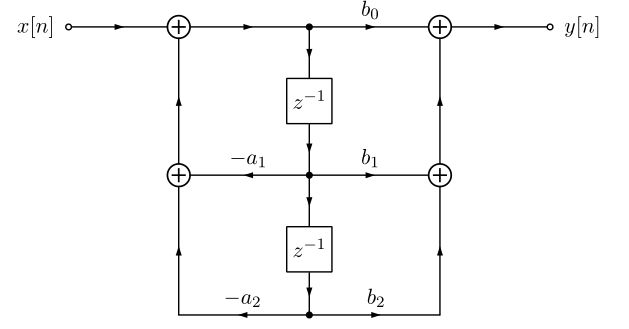

위 그림과 같은 direct2form의 필터에 사용하기 위해
이런 일반화식에 적용할려고 하면 각 계수들만 알면 되겠죠^^
LPF의 경우는 위의 식이 될 것이고~
HPF의 경우는 위의 식이 될 겁니다.^^ 위 두 공식을 이용해서 필터계수를 계산하는 코드는
def get2ndFilterCoeffi (f_cut , ts , H0 , zeta , isLPF ):
from numpy import pi
w0 = 2 * pi* f_cut
T = ts
Q = 1 / 2 / zeta
a0_ = 4 / T* * 2 + 2 * w0/ Q/ T + w0* * 2
a1_ = - 8 / T* * 2 + 2 * w0* * 2
a2_ = 4 / T* * 2 - 2 * w0/ Q/ T + w0* * 2
if isLPF== 'LPF' :
b0_ = w0* * 2 * H0
b1_ = 2 * w0* * 2 * H0
b2_ = H0* w0* * 2
if isLPF== 'HPF' :
b0_ = 4 * H0/ T* * 2
b1_ = - 8 * H0/ T* * 2
b2_ = 4 * H0/ T* * 2
return a1_/ a0_, a2_/ a0_, b0_/ a0_, b1_/ a0_, b2_/ a0_
로 구현할 수 있겠죠... a0는 어차피 1로 만들거라 위와 같이 하면 되겠습니다. 이제 지난번에도 사용했던 시험신호를 가지고 오면~~
요랬습니다.^^ 이 신호는
이런 주파수 특성을 가지게 만들었죠^^
위 시험신호를 만드는 Python 코드 보기 접기
# Create Test Signal
Fs = 10 * 10 * * 3 # 10kHz
Ts = 1 / Fs # sample Time
endTime = 1
t = np.arange(0.0 , endTime, Ts)
inputSig = 3. * np.sin(2. * np.pi* t)
sampleFreq = np.arange(10 ,500 ,50 )
for freq in sampleFreq:
inputSig = inputSig + 2 * np.sin(2 * np.pi* freq* t)
plt.figure(figsize = (12 ,5 ))
plt.plot(t, inputSig)
plt.xlabel('Time(s)' )
plt.title('Test Signal in Continuous' )
plt.grid(True )
plt.show()
draw_FFT_Graph(inputSig, Fs, title = 'inputSig' , xlim = (0 , 600 ))
접기
a1, a2, b0, b1, b2 = get2ndFilterCoeffi(200 , Ts, 1 , 1 , 'LPF' )
dataLPF2 = d2f_2nd(inputSig, a1, a2, b0, b1, b2 )
draw_FFT_Graph(dataLPF2, Fs, title = 'data_2ndLPF' , xlim = (0 , 600 ))
위 코드를 사용해서 2차 저역통과필터를 차단주파수 200Hz에서 설정해서 FFT 결과를 보면
이렇습니다. 이 결과는 아래 1차와 비교하면...
이렇게 됩니다. 1차때와 비교하면 좀 더 가빠르게 신호들을 제거해 갔다는 것을 알 수 있죠....
원신호와 1차 LPF, 2차 LPF를 보면 결과를 비교해볼 수 있습니다. 같은 설정에서 HPF를
a1, a2, b0, b1, b2 = get2ndFilterCoeffi(200 , Ts, 1 , 1 , 'HPF' )
dataHPF2 = d2f_2nd(inputSig, a1, a2, b0, b1, b2 )
draw_FFT_Graph(dataHPF2, Fs, title = 'data_2ndLPF' , xlim = (0 , 600 ))
설정해서 결과를 보면...
이렇게 만들어지고~~
Time domain에서 보면.. 1차와의 차이가 보이실 겁니다.^^ 오늘 다룬 코드도 Github[바로가기 ]에 전체 코드가 공개되어 있습니다.
