본 글은 제가 직접 쓴 글이 아니라, 저희 PinkLAB의 유투브 채널의 공개 강의 영상들을 읽고, 따라한 한 수강생의 글을 제 블로그에 공유한 내용입니다.
https://youtu.be/CTPNdS187DY?feature=shared
[ R2R 실전편, usb_cam pkg로 USB 카메라 활성화하기 1 ] 위 강의를 듣고 내용 정리 해 봤어요!
오늘은 영상 구독을 배웠어요.
일단 환경 셋팅! 강사님은 녹화용 mac pc 에서 ssh 로 ubuntu 에 접근을 하셨어요.
우선, ip를 알아냈어요.

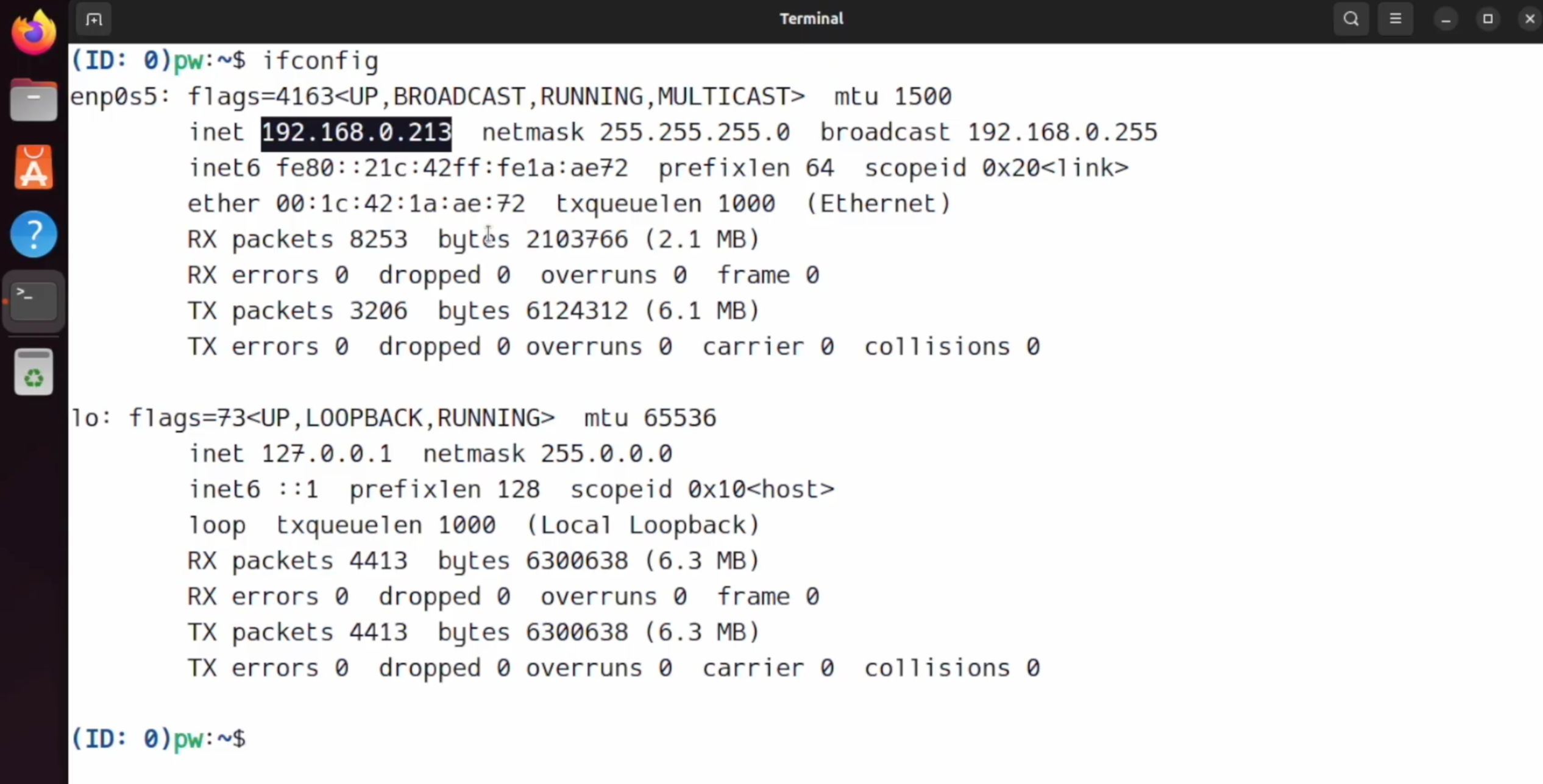

ifconfig -> 192.168.0.213

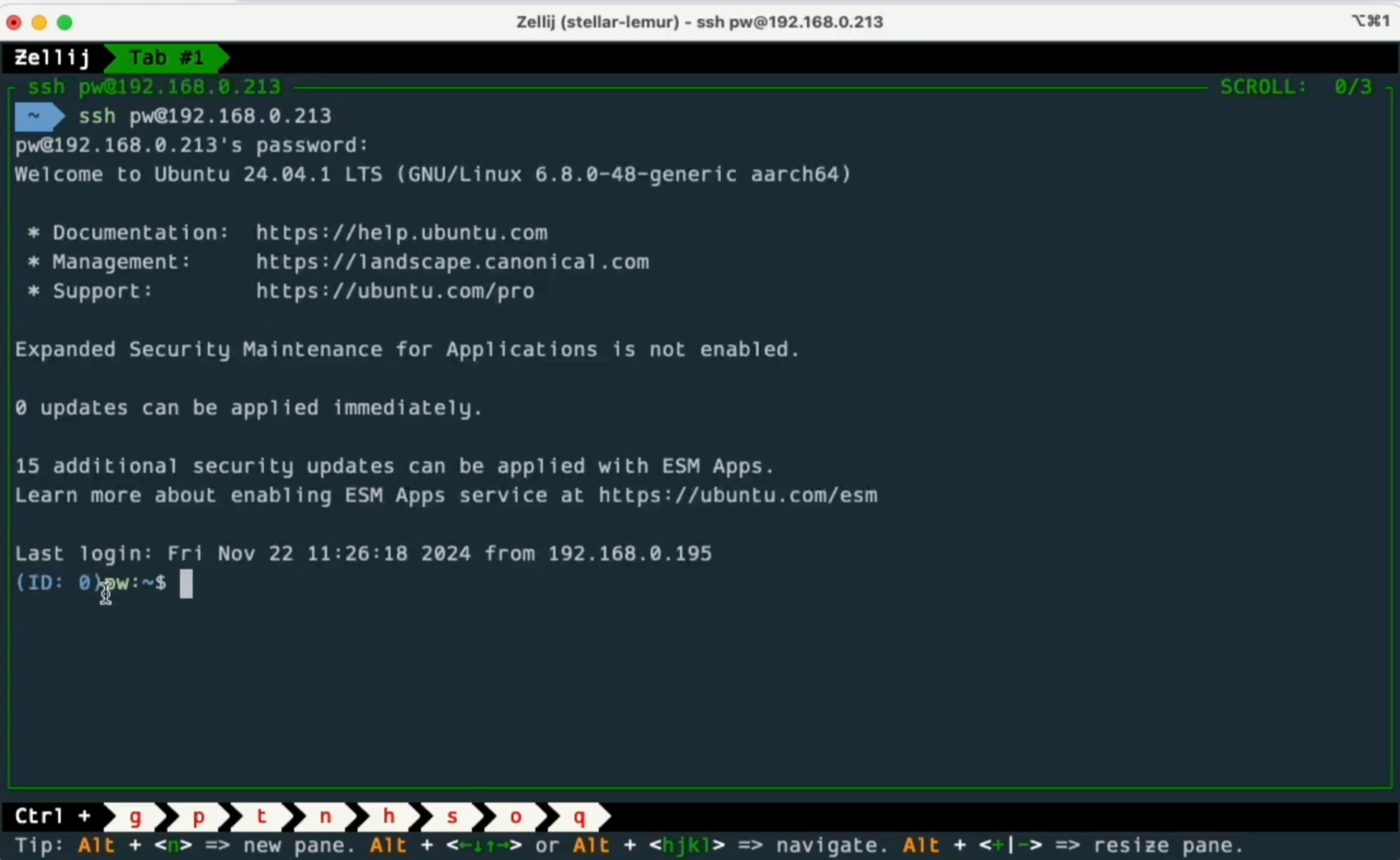

암호 입력하고 접근한 ubuntu!

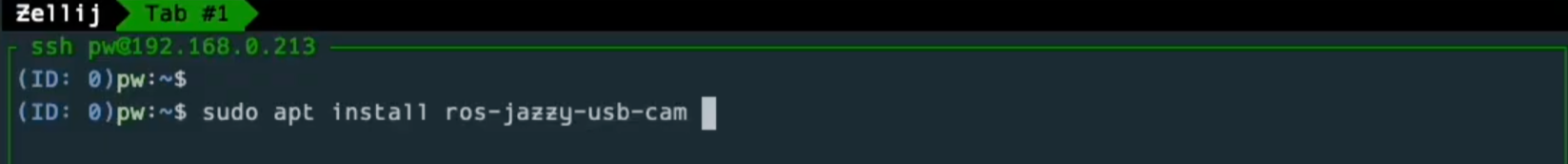

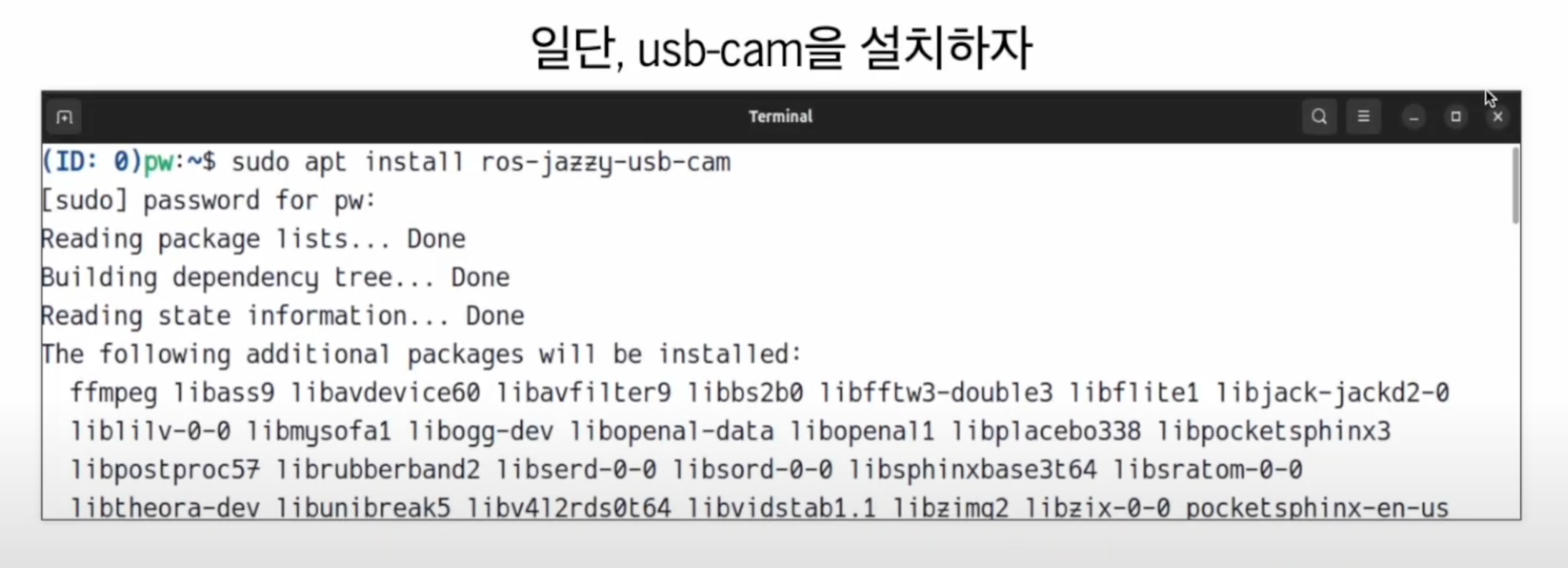

여기에서 몇가지 설치했는데요, sudo apt install ros-jazzy-usb-cam
( ubuntu 24.04에서 jazzy를 설치 한 경우, j + tab ! )
이렇게 usbcam을 설치하면 됩니다.

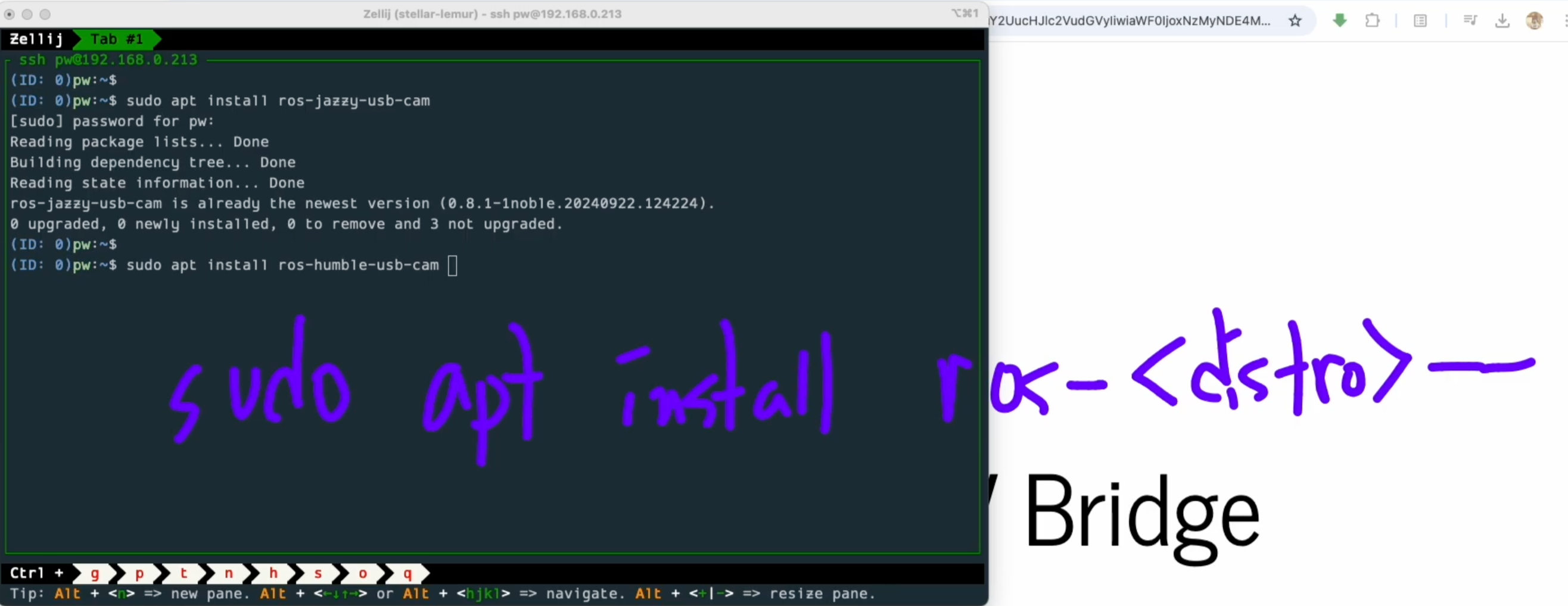

sbcam을 이미 설치했다면 아무것도 없다고 뜨구요,
( ubuntu 22.02에서 humble을 설치 한 경우, jazzy 자리가 humble로 바뀌는 것 뿐!)
보통 ROS 설치 가이드 페이지에 가면 이렇게 되어있는 경우가 많아요.

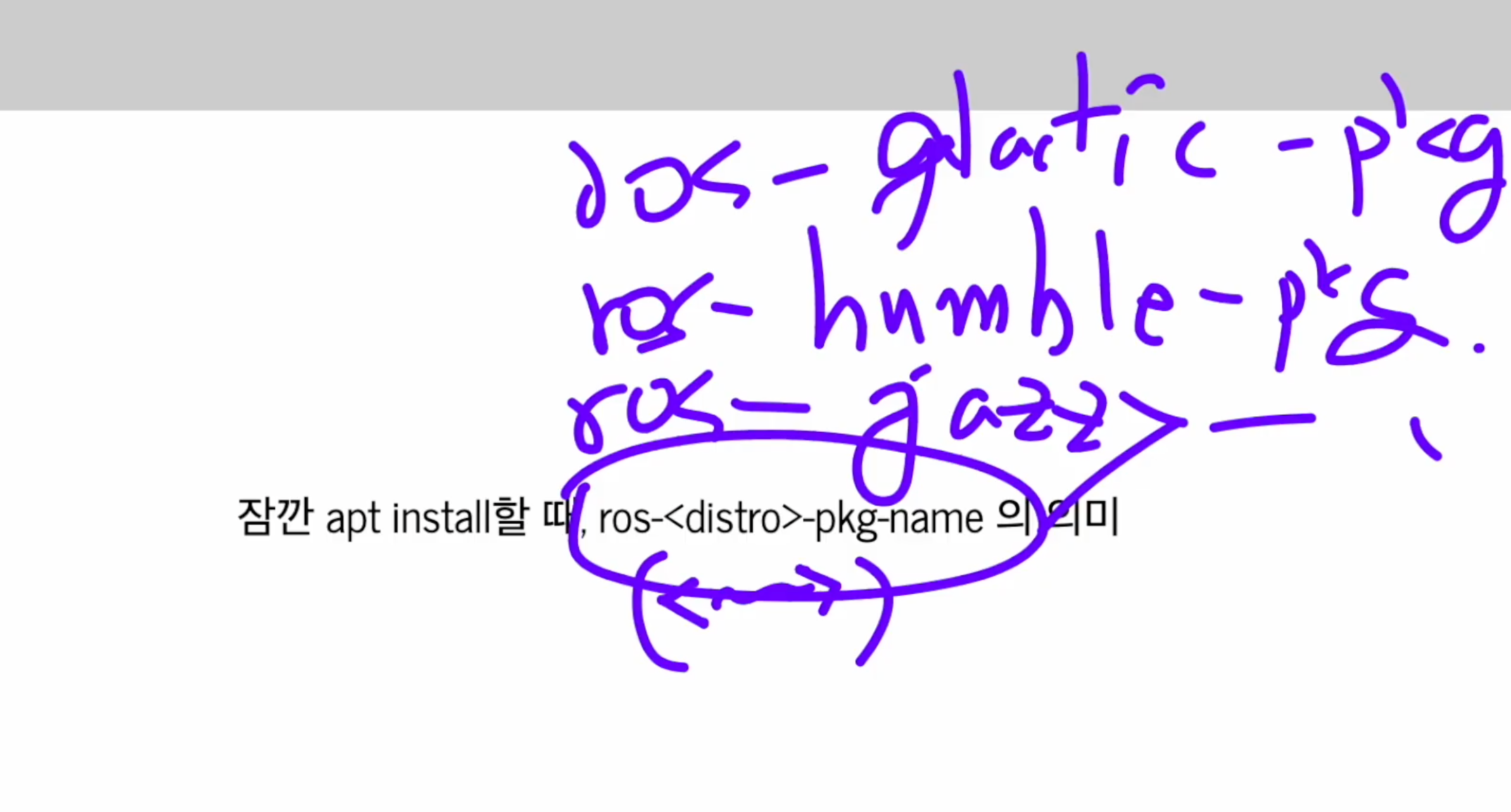

sudo apt install ros- 한 다음에 < distro > 해두고 샤랄랄라 적는 경우가 많아요,
ROS에서 usb카메라를 다루는 패키지가 있어요. usb cam 패키지.
ROS에서 이렇게 표기가 되어있으면, 꺾쇠 괄호부터 꺾쇠 괄호 닫히는 괄호 사이에 나만의 패키지를 넣으면 됩니다.
< distro > 자리에 < ~~~ > 샤랄랄라 를 넣으면 되는거에요.
ROS humble 사용자는 ros-humble-pkg
ROS jazzy 사용자는 ros-jazzy-pkg
ROS galactic 사용자는 ros-galactic-pkg
이렇게 하면 되는거에요. ( 지원을 한다면! )
그런데! 그 패키지 만든 친구들이 지원을 해 주지 않으면 설치 안되는거라합니당...
이렇게 해서 ros-jazzy-usb-cam 설치를 sudo apt install 명령으로 했어요.
이제 실행을 할거에요.( 카메라 켜질까봐 우려하셨던 강사님 키읔ㅋㅋ 수염 episode )

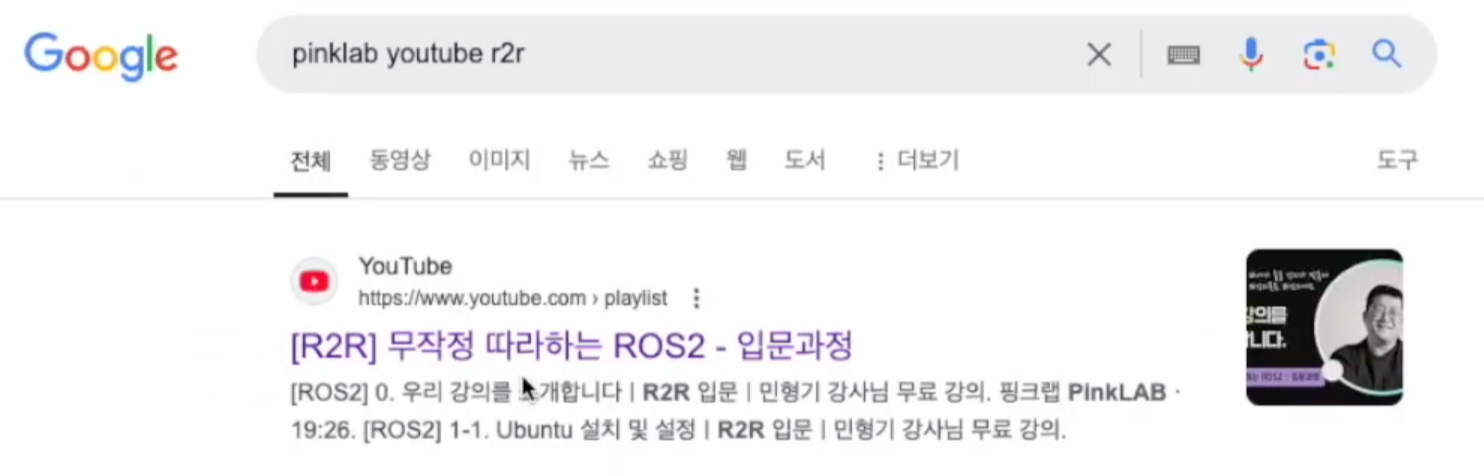

핑크램 유튜브 r2r 하면 여기 나와요. (되게되게 좋아하시던 .. -> "아 기분 되게 좋아요~" / ㅋㅋㅋㅋㅋ)
여기에서 bashrc 설정, 그 다음에 alias 설정 이라는 말이 있어요.
alias 설정에서 강사님은 이렇게 맞추는 걸 좋아하셨어요.

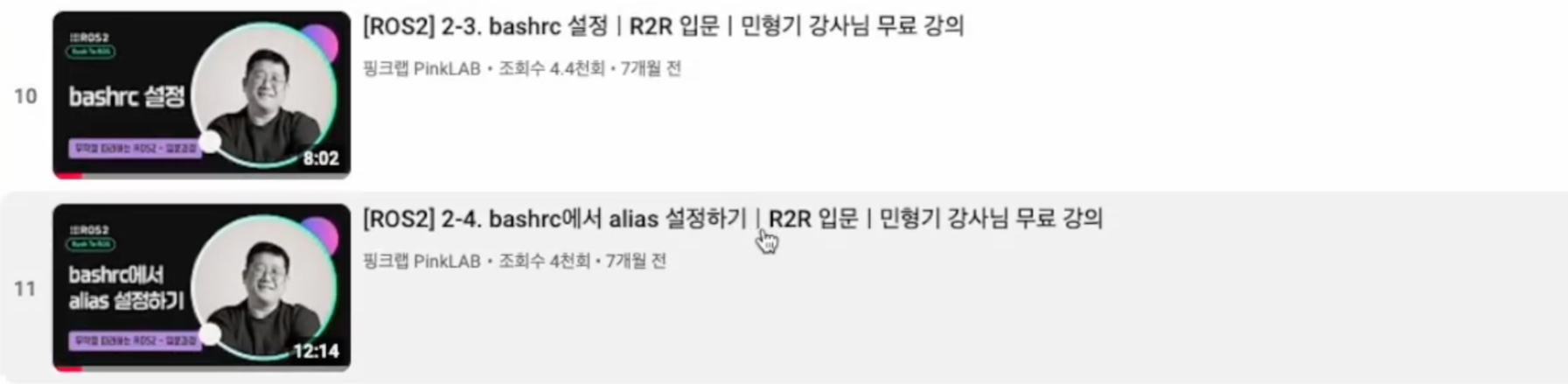

(이 내용 잘 모르면 핑크랩 채널에 가셔서 2-4번 ROS2 bashrc 에서 alias 설정하기 찾아봐요!)
이 파일을 alias_settings.sh라고 두는거죠.
이 내용을 좀 풀어서 보면

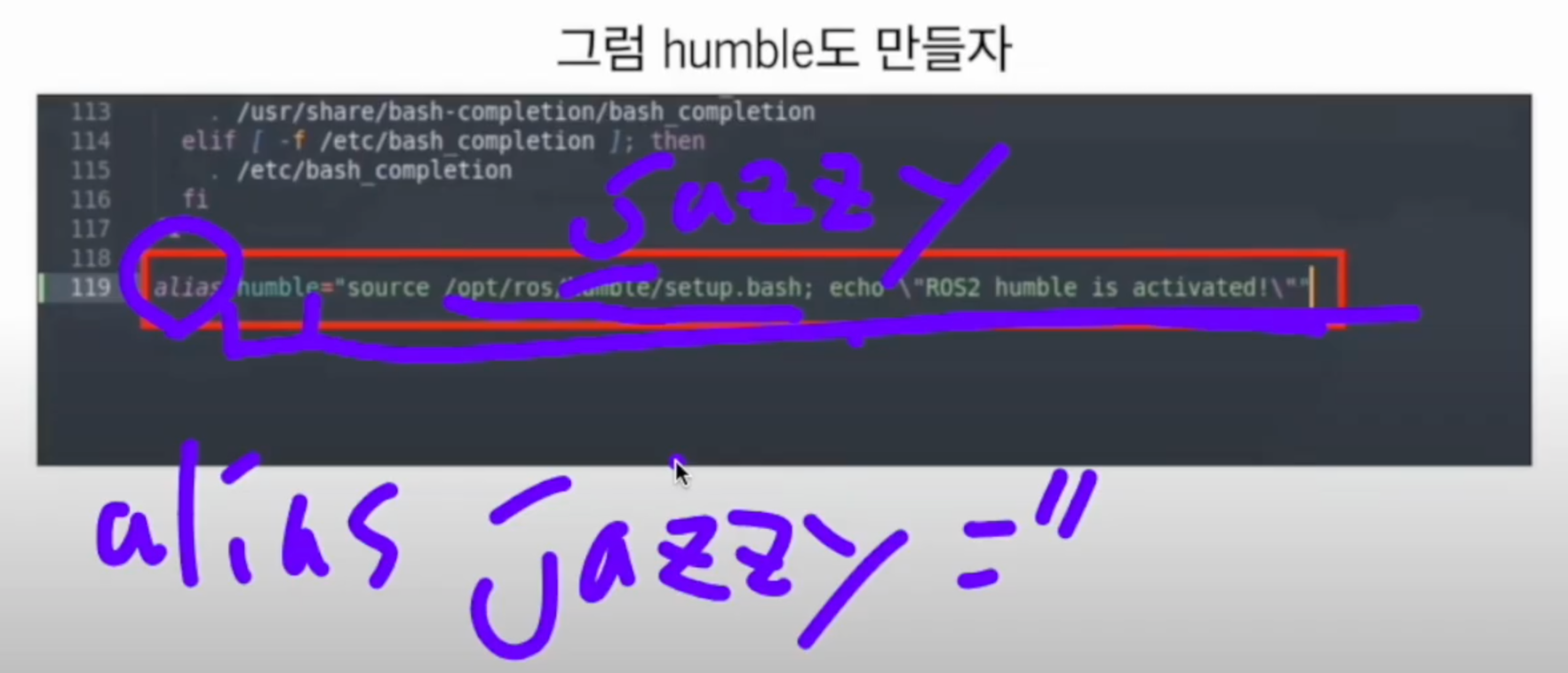

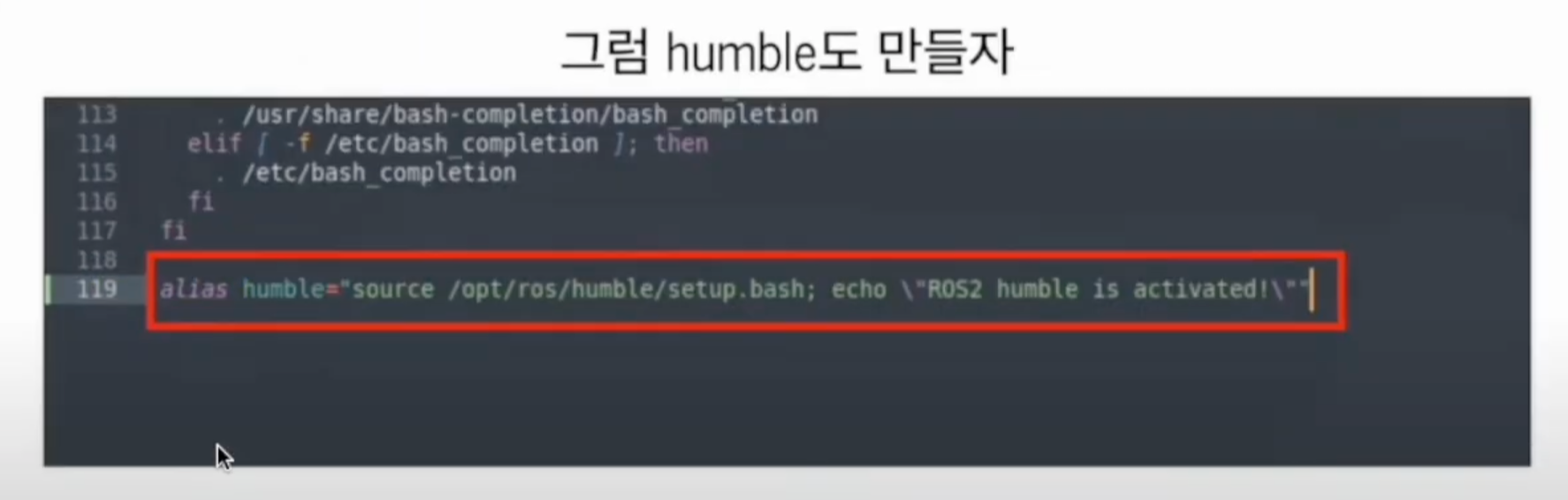

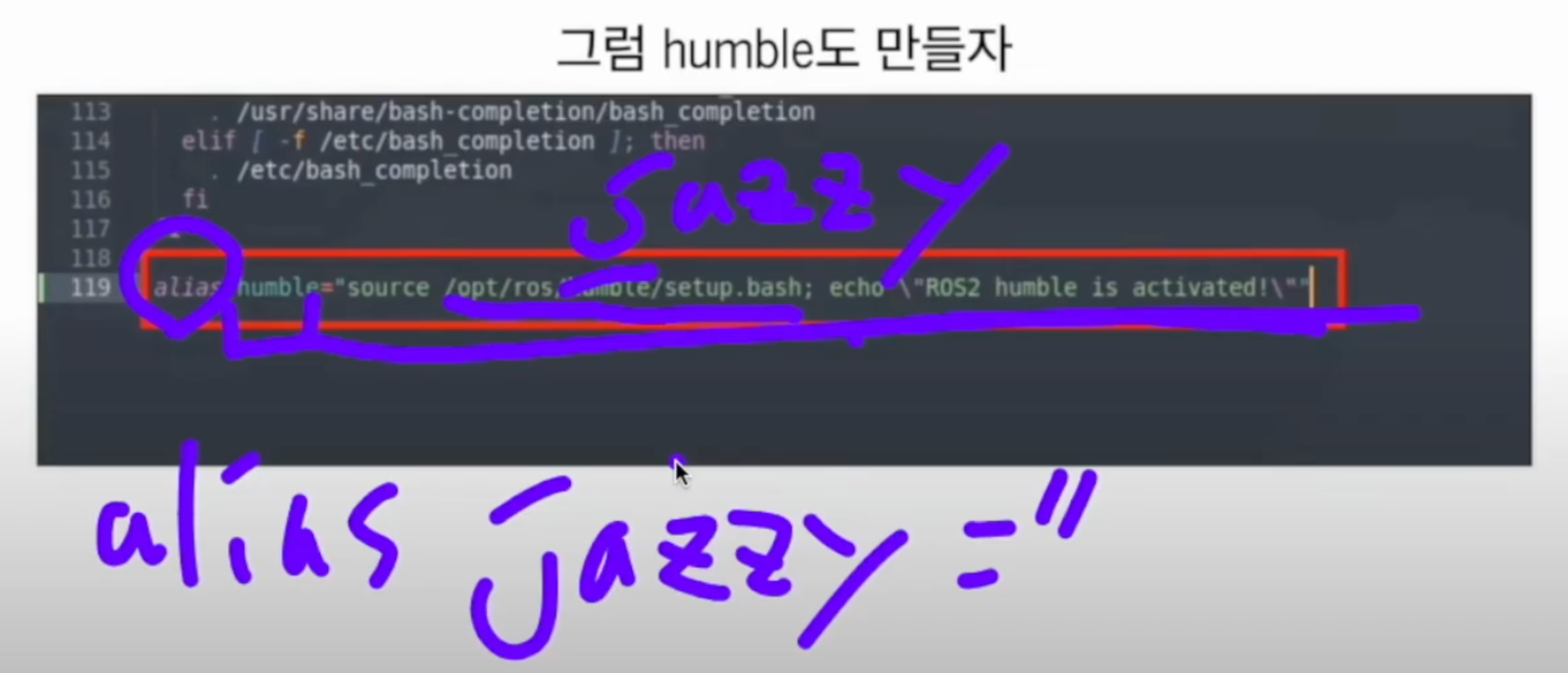

alias라는걸 만드는데, humble이라는 이름으로 opt / ros / humble 경로에 있는 setup.bash를 부르구요,
그리고 내가 무엇을 했는지 echo 명령어로 print해요.
alias로 jazzy를 만들땐, humble 만 jazzy로 바꿔요. 나머지는 똑같아요.
jazzy로 바꾸서 실행 해 봤어요. 여기에서 jazzy 하고 부르면,
ROS_DOMAINID 는 13번으로! (강사님이 좋아하는 숫자! 저의 생일도 13일이에요! 13은 제가 선점~ )
그리고 jazzy가 activated, 활성화 되었어요.
혹시 humble 버전으로 따라오고 계시면 humble 이라고 입력을 하셨겠죠~?

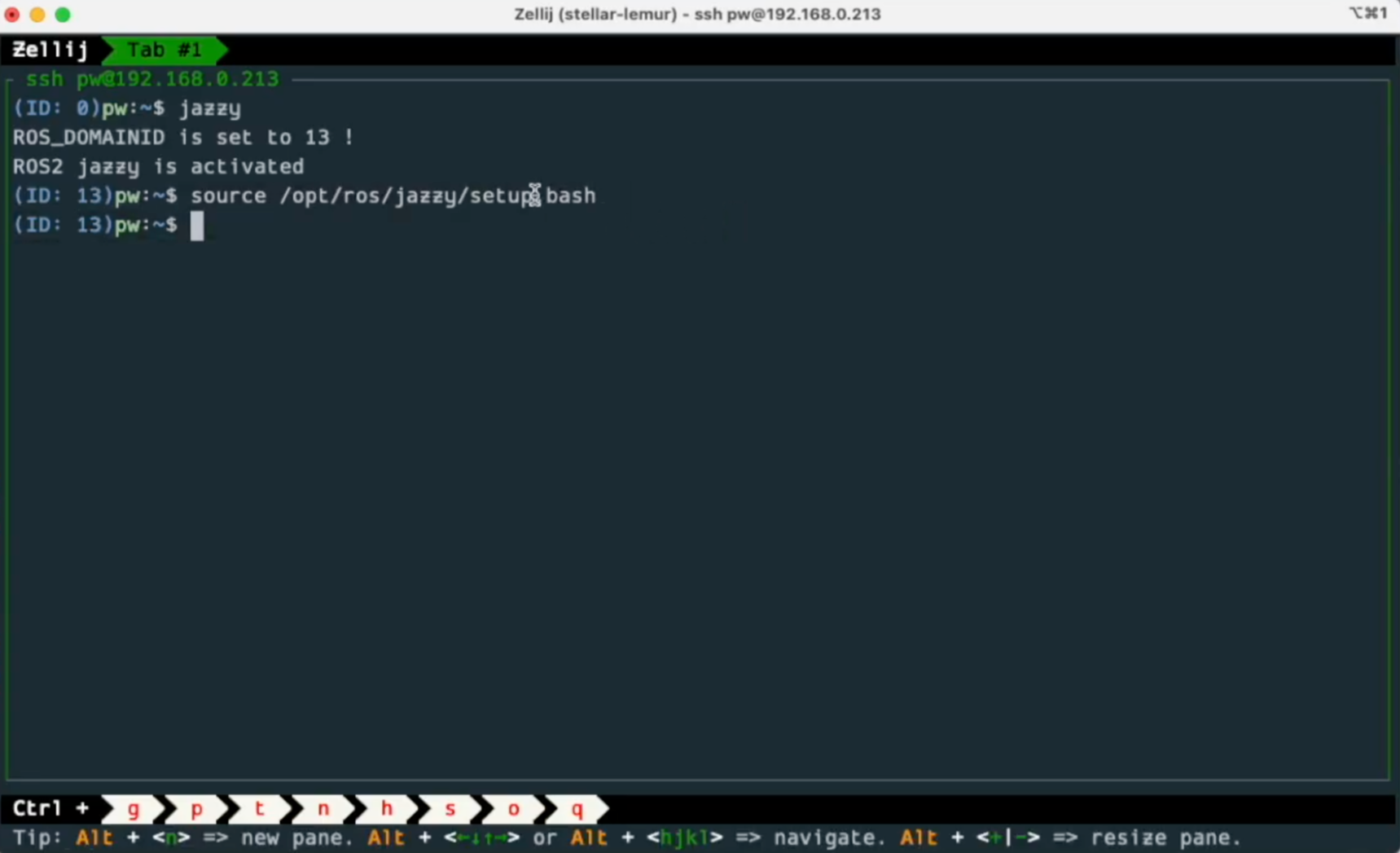

jazzy로 진행 해 볼게요, source /opt/ros/jazzy (이 pc, 이 영상에서는 ubuntu 24.04의 jazzy!)
위 내용을 alias로 잡아두었기에 jazzy 하고 부르면 떠요 !
그러니까 ws_setting / rmf_ws 라고 하고, rmf_ws라고 이름 붙여줄게요. alias / rmf_ws라고 잡은 것은

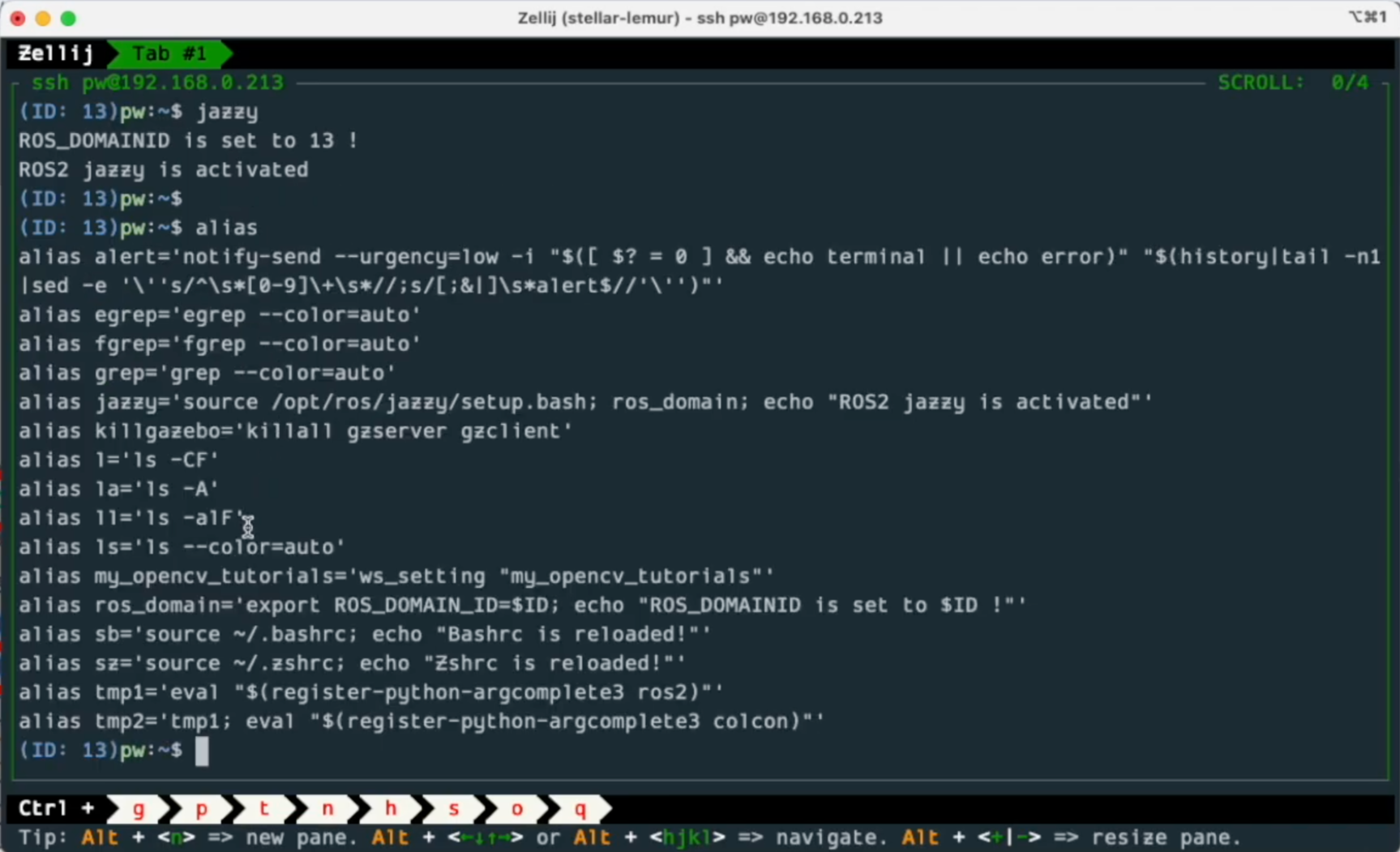

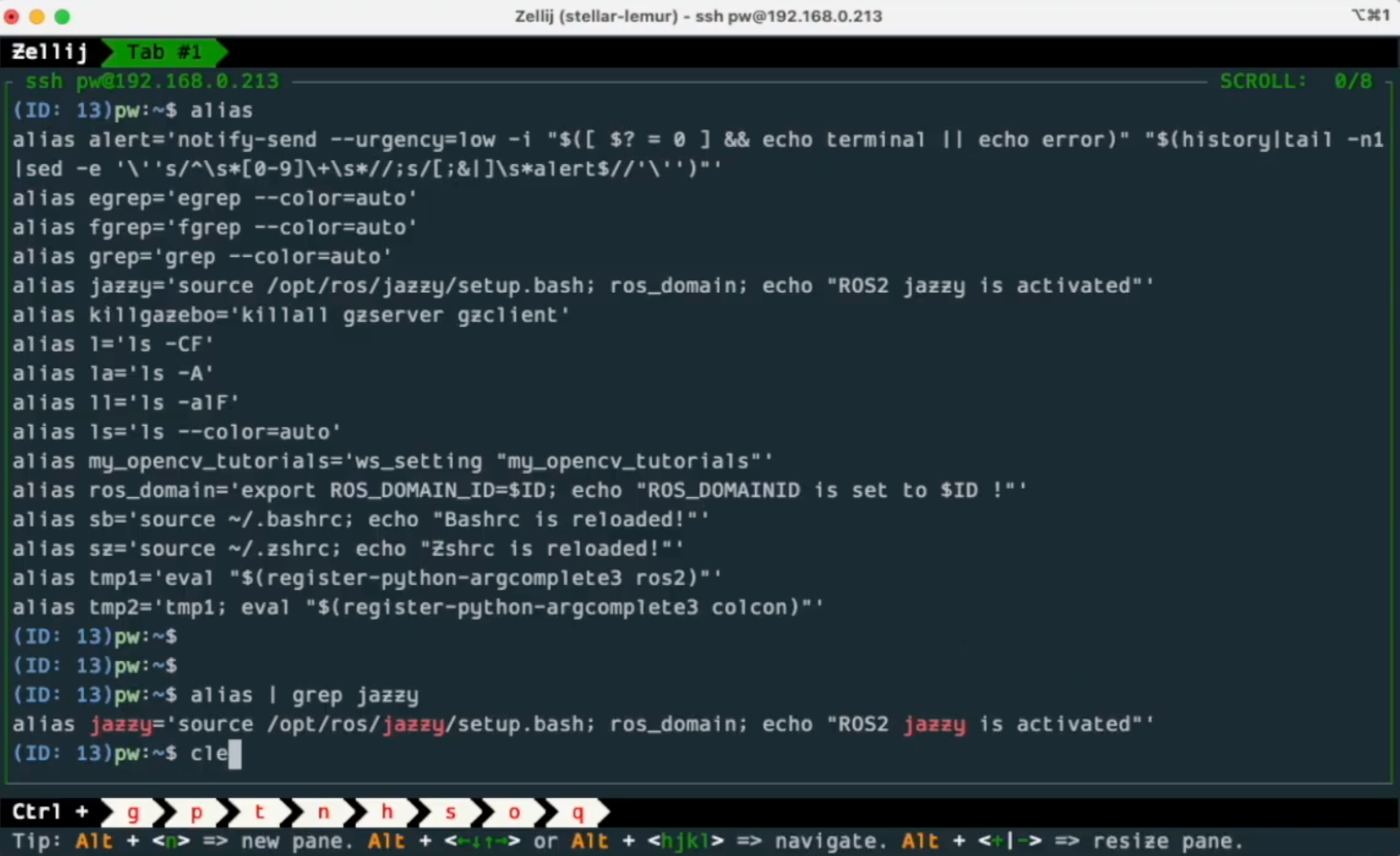

alias가 궁금하신 분들은 여기서 grep 명령으로 "jazzy가 뭐니~?" 하고 불러보면 이렇게 돼 있어요.

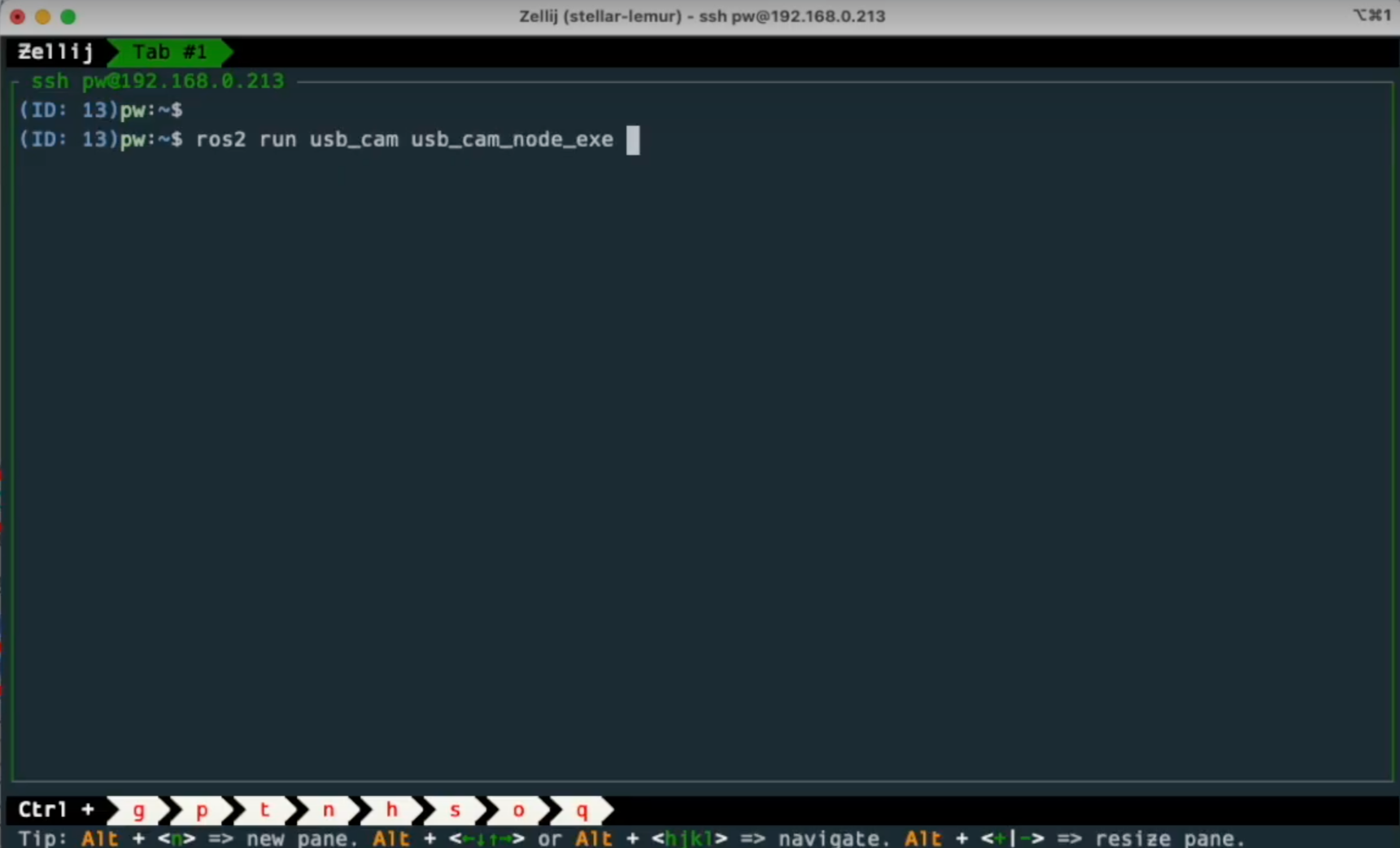

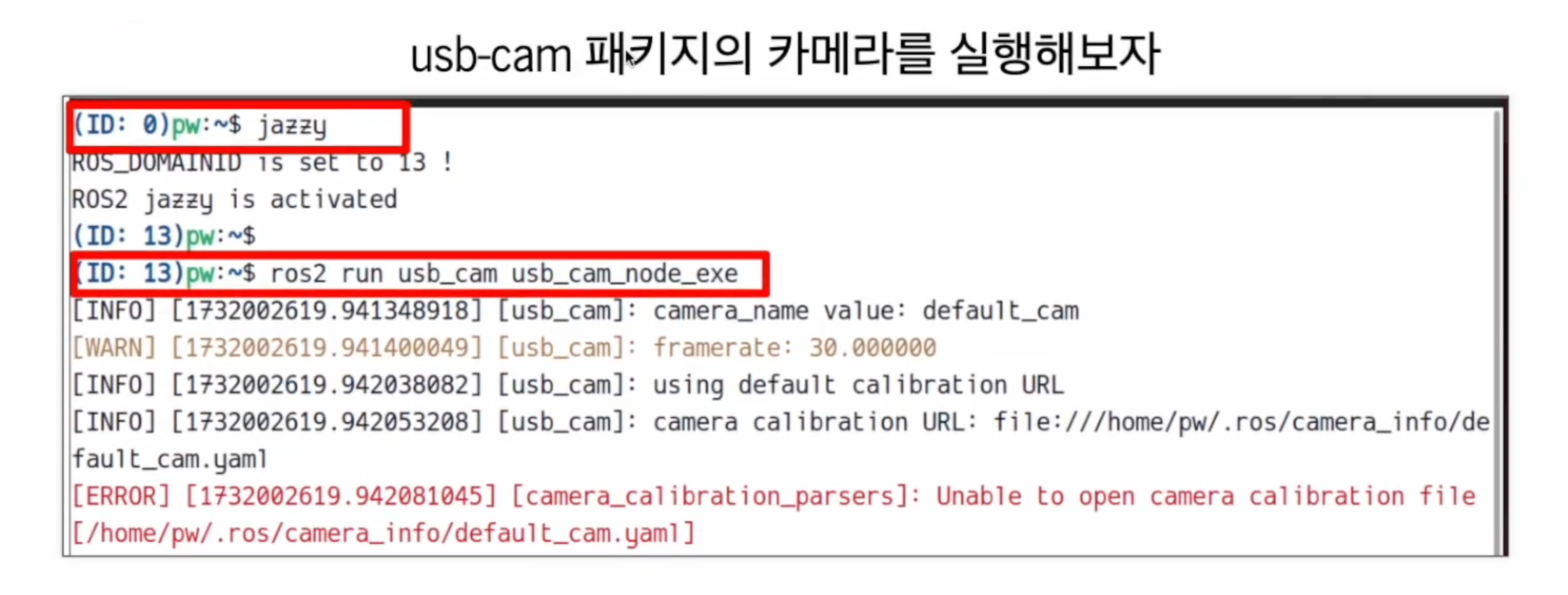

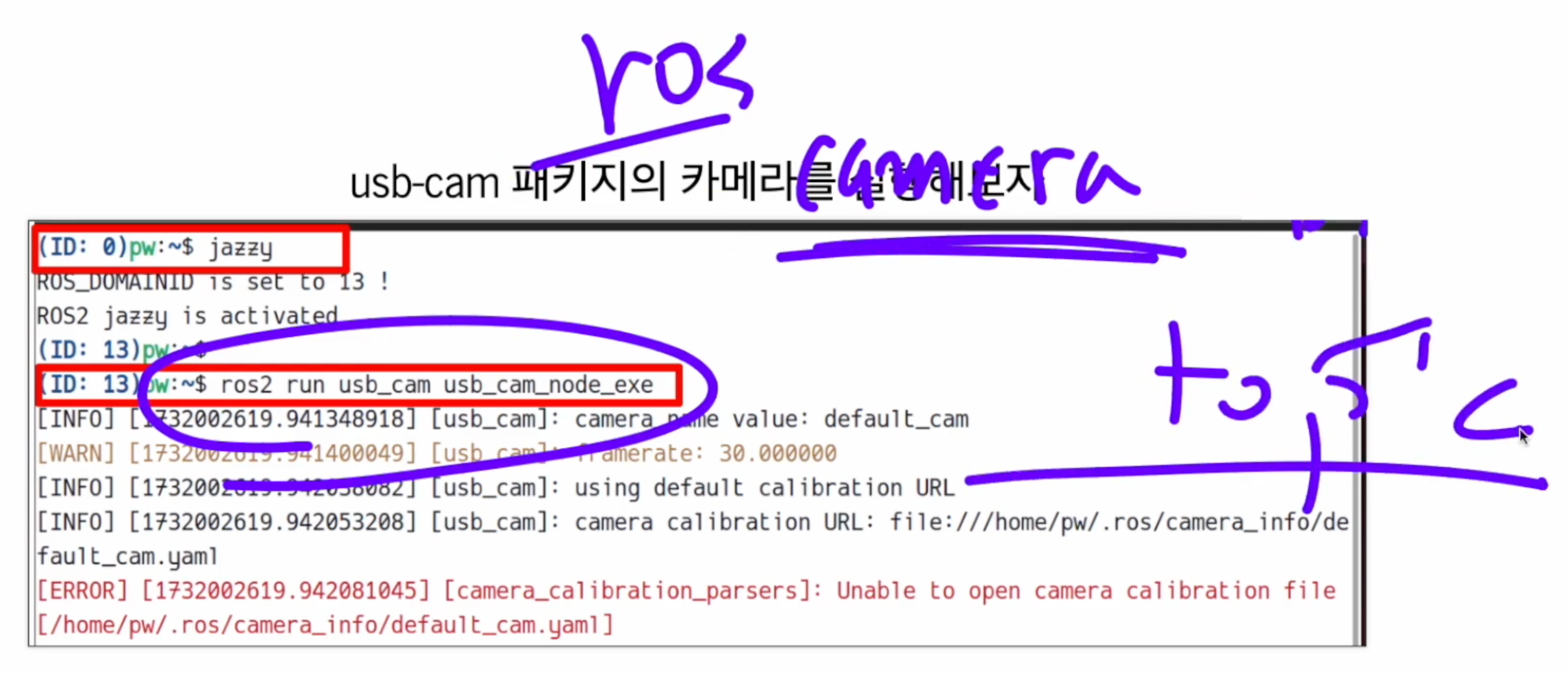

이 상태에서 ros2 run usb_cam_node_exe 해봅니다.
근데!
영상이 안나와요. 왜냐하면, 이 명령은 카메라를 찾고, ROS에서 쓸 수 있는 카메라 토픽으로 발행만 해요.
그러니까 내 얼굴이 아직 나오진 않아 토픽으로 발행만 하는거예요. 그럼 내 얼굴이 보고싶다! 그럼 어떻게 하냐면요....
이건 ssh에서는 잘 안된답니다!

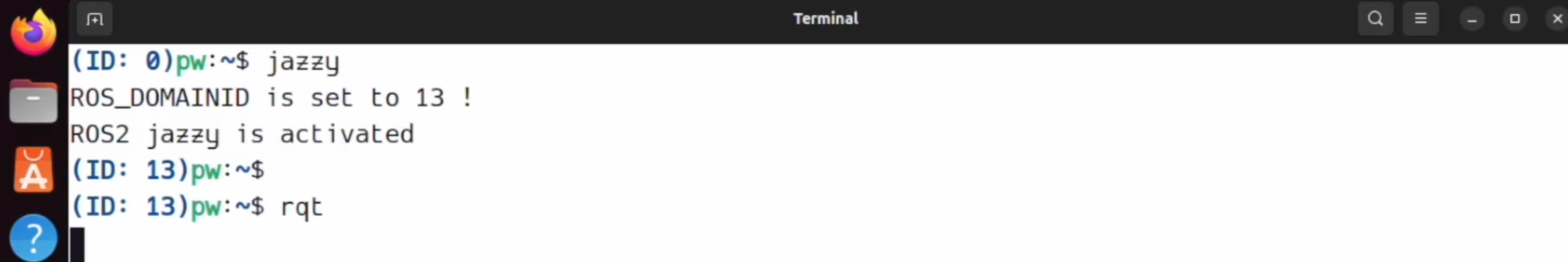

다시 우분투 화면으로 가서, 똑같이 jazzy 라고 부릅니다.
왜냐하면, 일단은 ROS_DOMAINID도 맞춰야하고
opt/ros/jazzy/setup.bash도 불러야하구요.

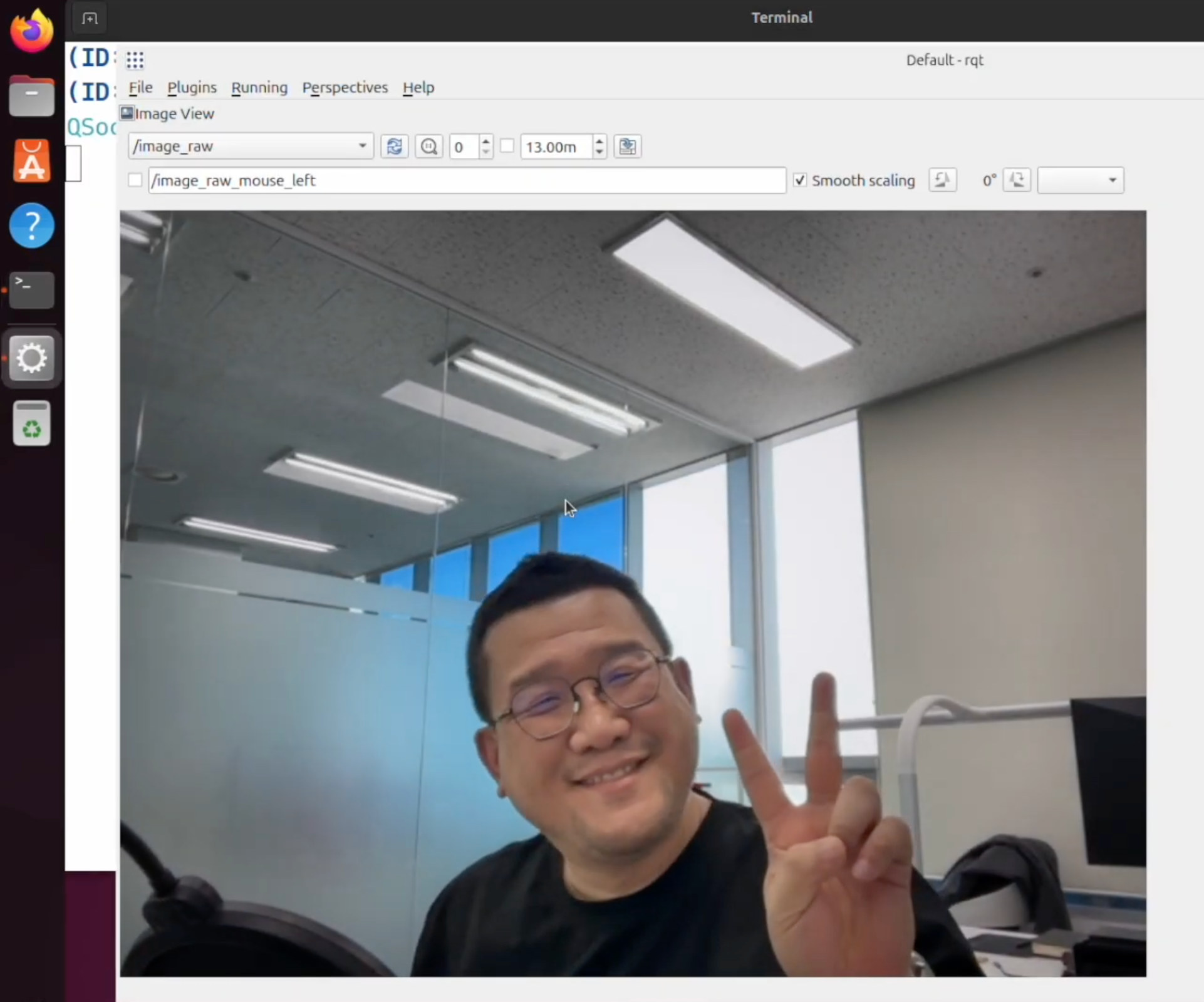

이 상태에서 rqt 를 실행합니다. 그러면!!!!
얼굴이나와요. (ㅋㅋㅋㅋ기임치이이이)
사실 jazzy 부르고 ros topic list 에서 보면 이만큼 떠요.
이것도 같이 봐요.

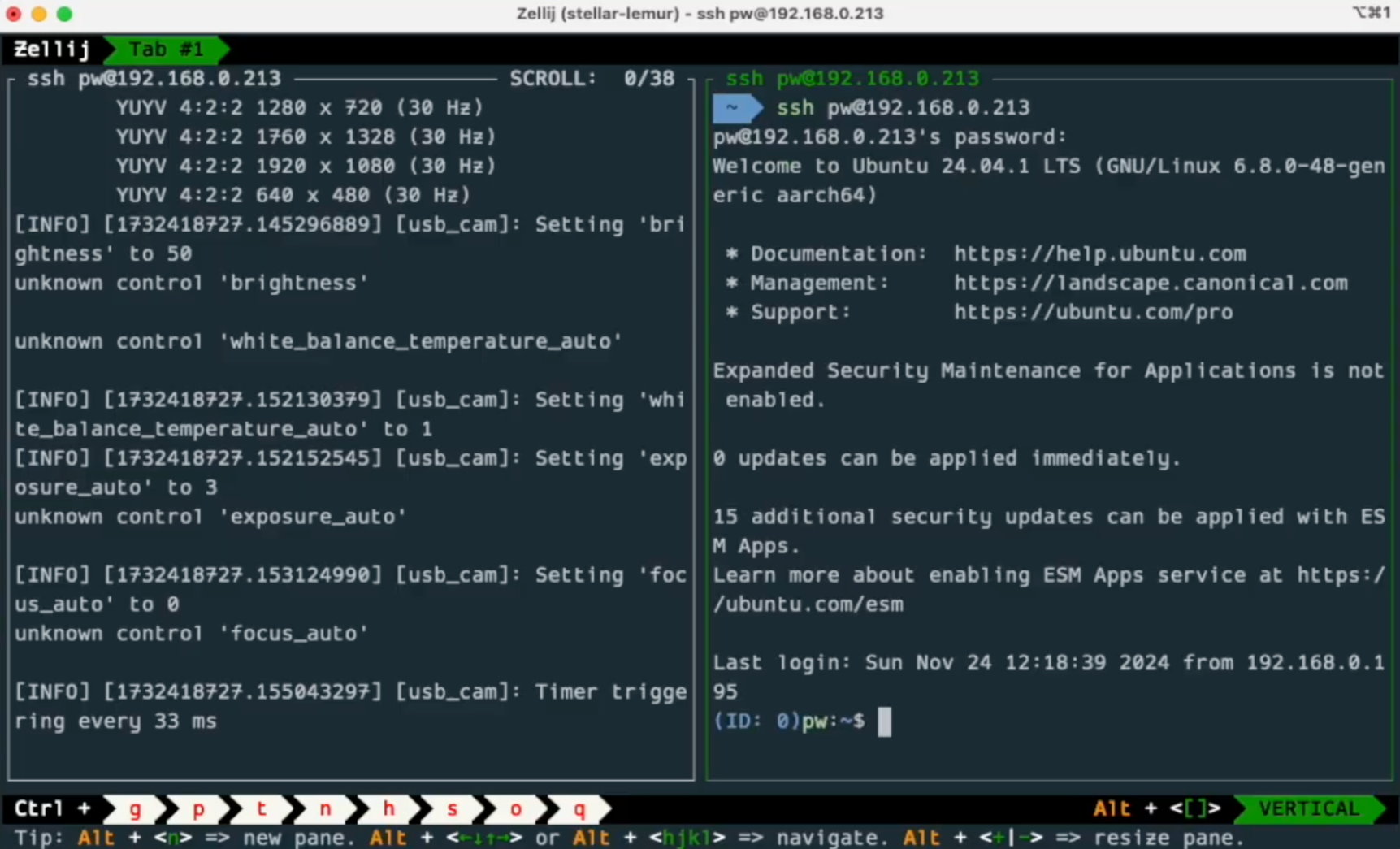

이제 다른 터미널을 또 열어야겠죠. 여기에서 ssh로 ...
(이게 ubuntu랑 같은거래요! ubuntu pc에서 이 과정을 따라하고 계시면 ssh 접근을 하실 필요가 없답니다!)

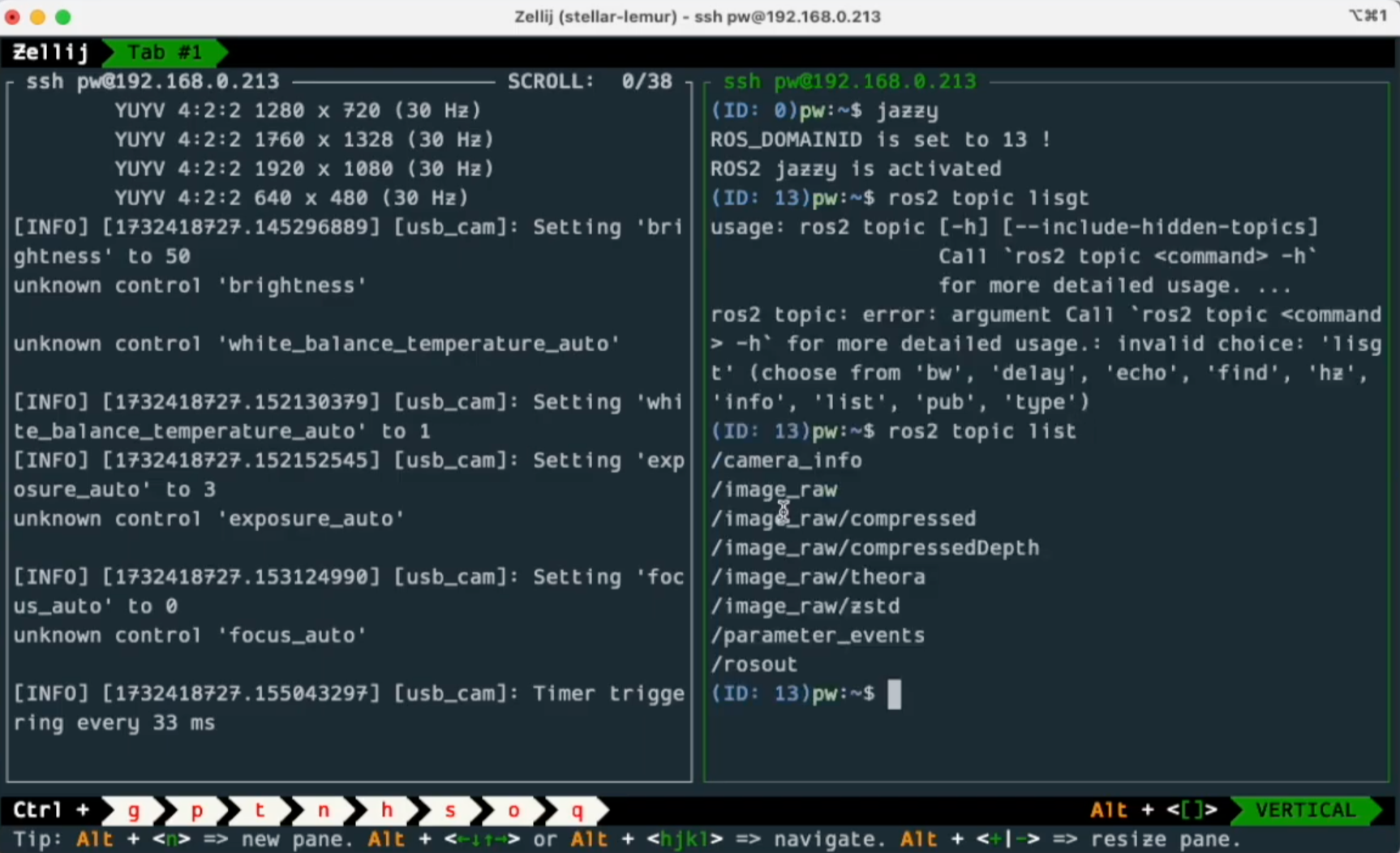

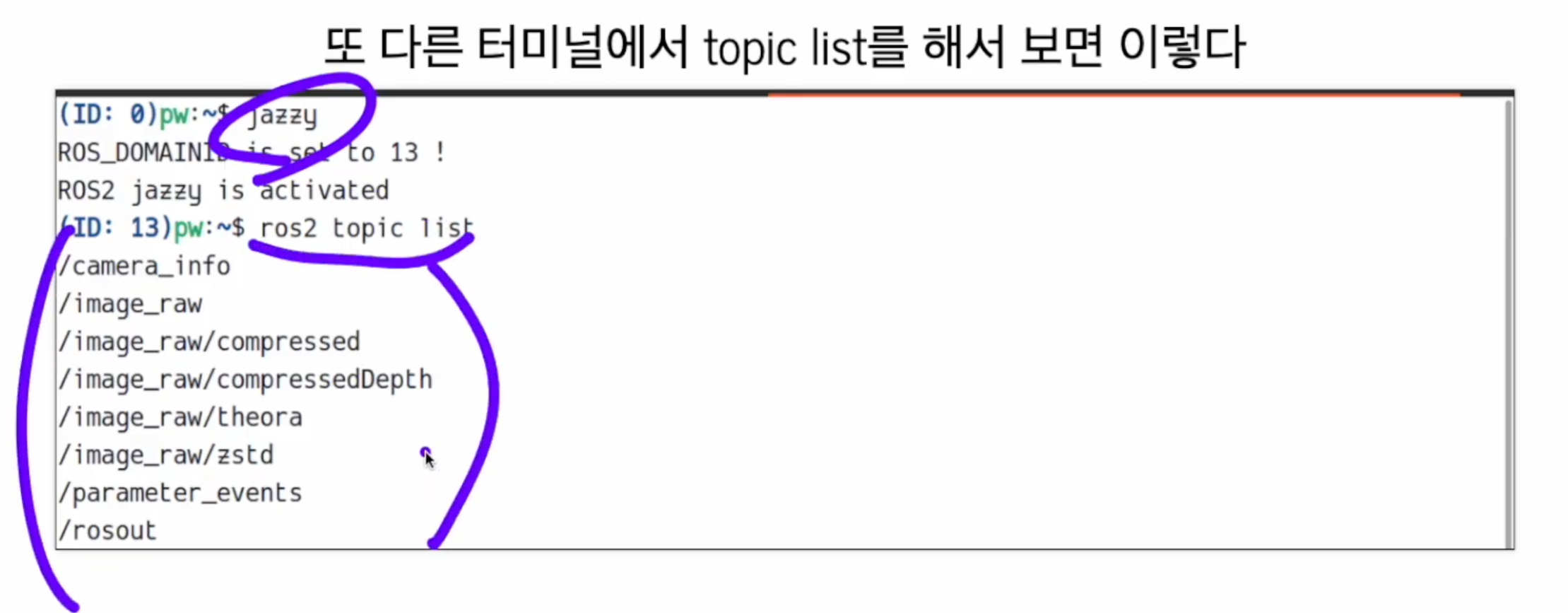

여기에서 ros2 topic list 해서 보면 이렇게 이미지 raw가 떠요. 잘 나온다!

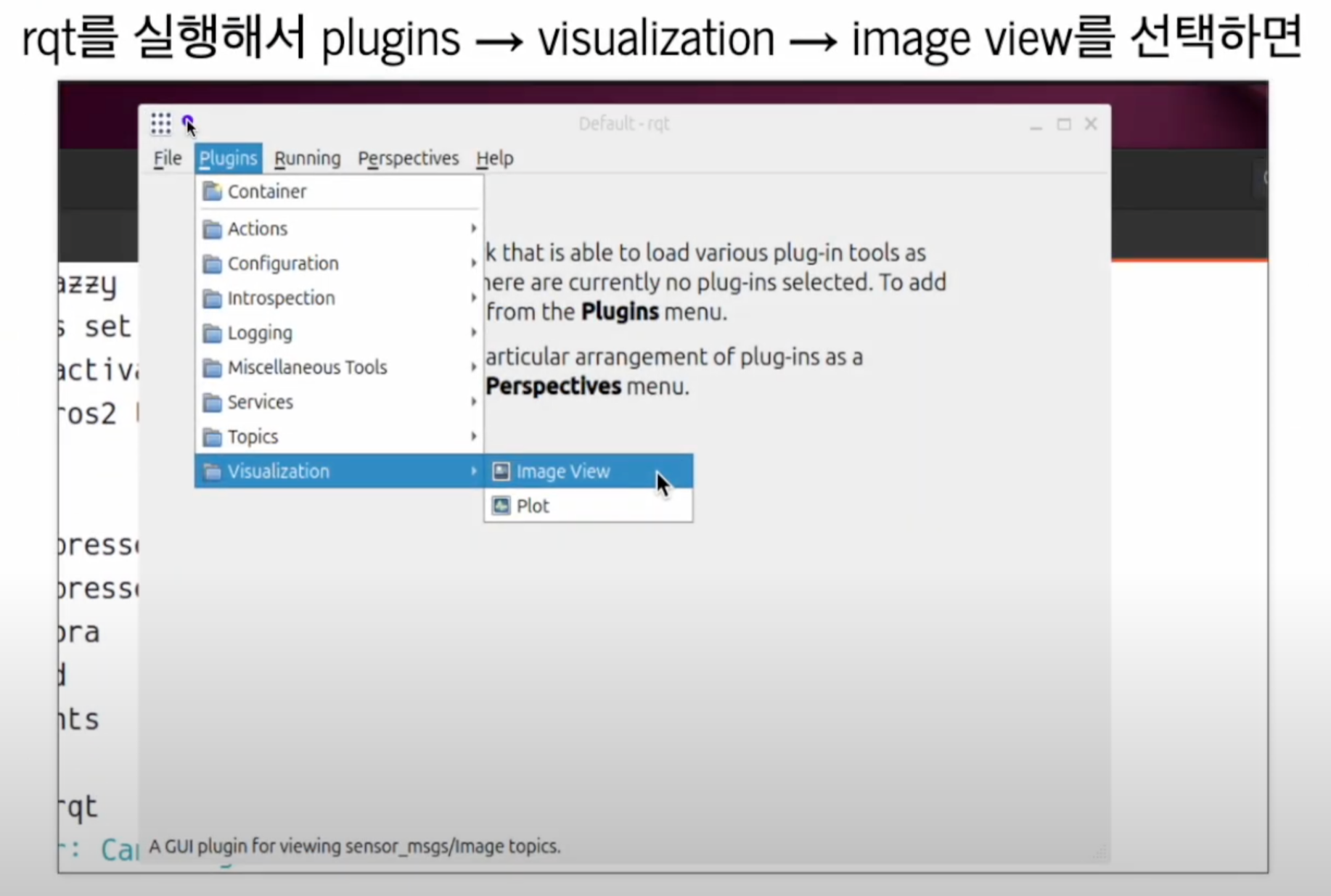

아까 rqt 해서 봤던 게 이거에요. Plugins 에서 Visualization 에서 Image View 를 선택,

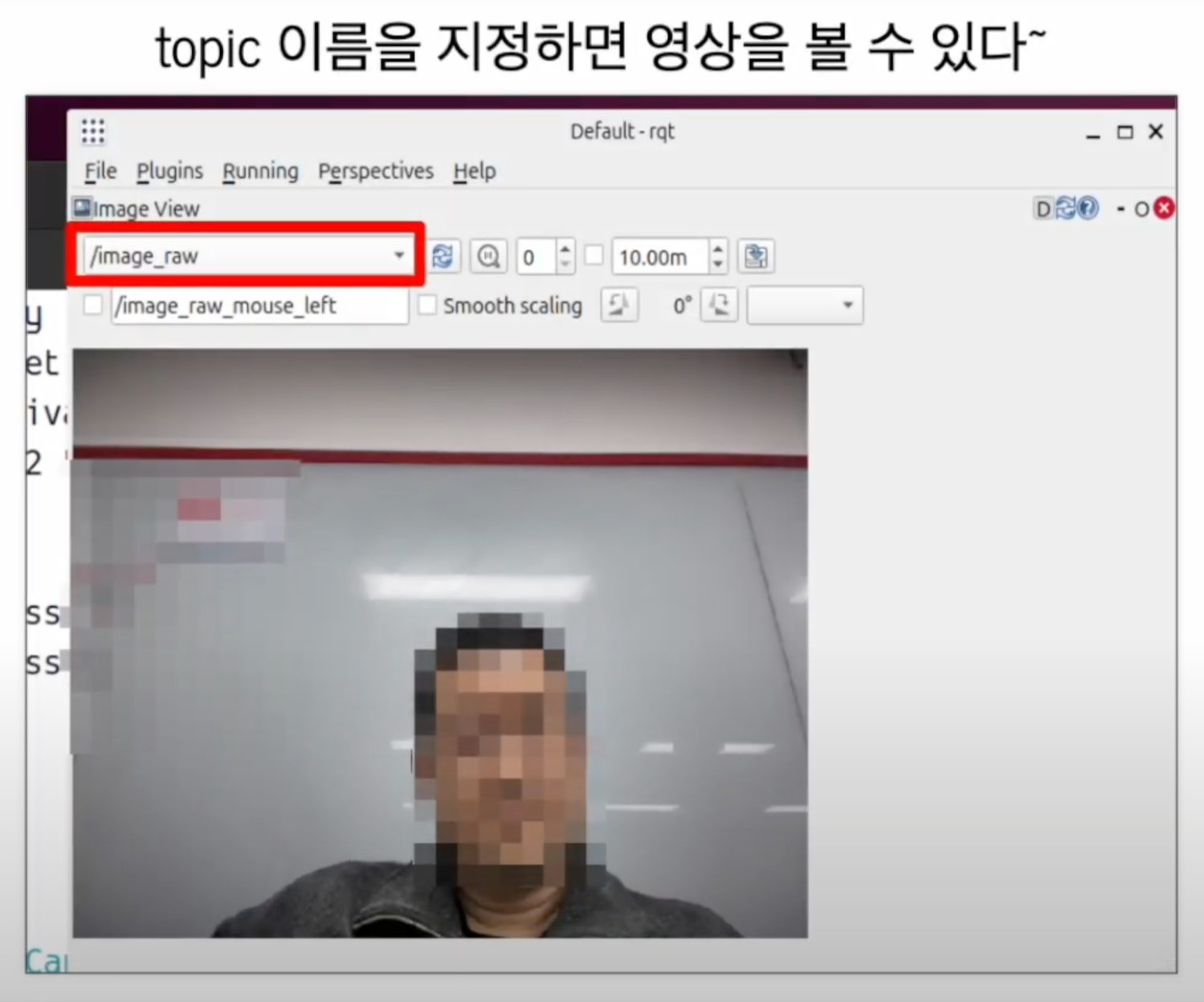

/image_raw 해서 보면 나와요.
현재 우리 수업은 ubuntu 24.04 기준이지만,
22.04에서 동작을 해요.
ubuntu에서 연결되어있는 usb 카메라가 있다면 얘한테 usb cam 이라는 패키지를 설치하고
(물론, 정식 이름은 ros jazzy 나 humble이 붙지만... )
usbcam이라는 패키지를 설치하고, usb cam exe node 를 실행하기만 하면
카메라에서 받은 영상이 토픽으로 발행이 돼요. 그럼 그거 받아서 써요!
그런데 ! 느려질 수가 있어요. 혼자 집에서 하면 그럴 일이 없는데,

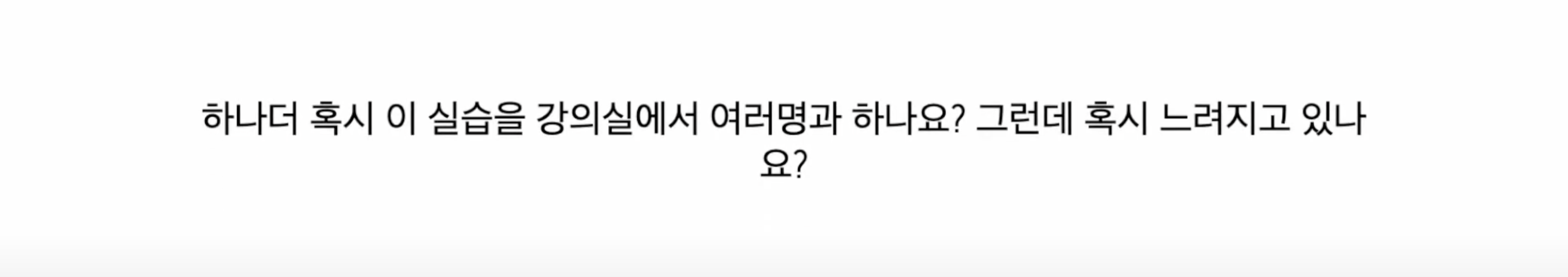

강의실에서 몇 명이 모여서 혹은 스터디룸에서 몇 명이 모여서 카메라를 동시에 각자 켜면
어? 좀 버벅거린다 하는 느낌을 받아요.
카메라를 켠 사람이 나밖에 없어, 다 로스를 공부하고 있는데, 강의실에서 카메라를 켠 사람은 나밖에 없는데
나 포함 단체로 느려지는 경우가 있는데요, 그건...!!!

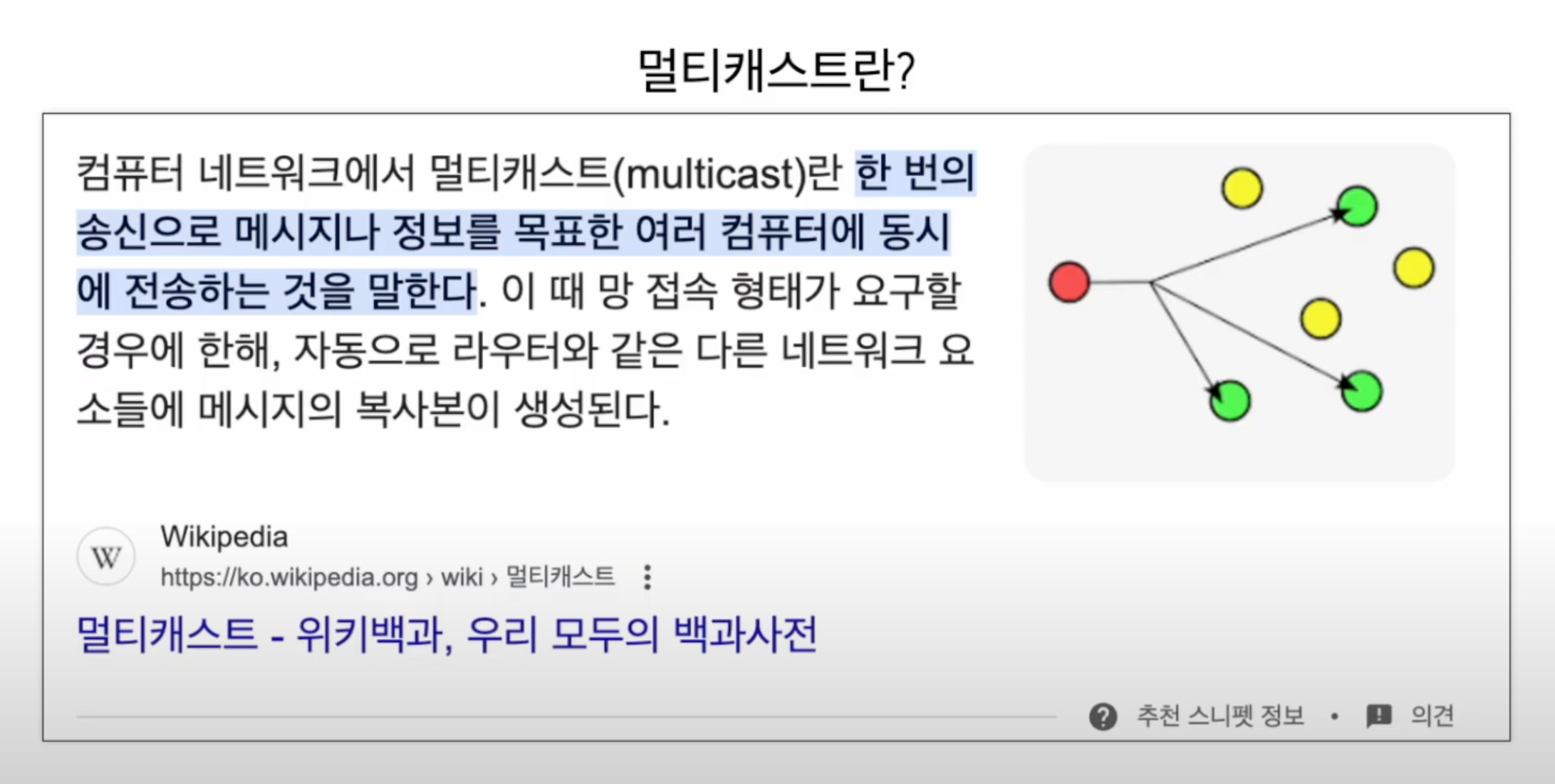

'멀티캐스트' 때문이래요.

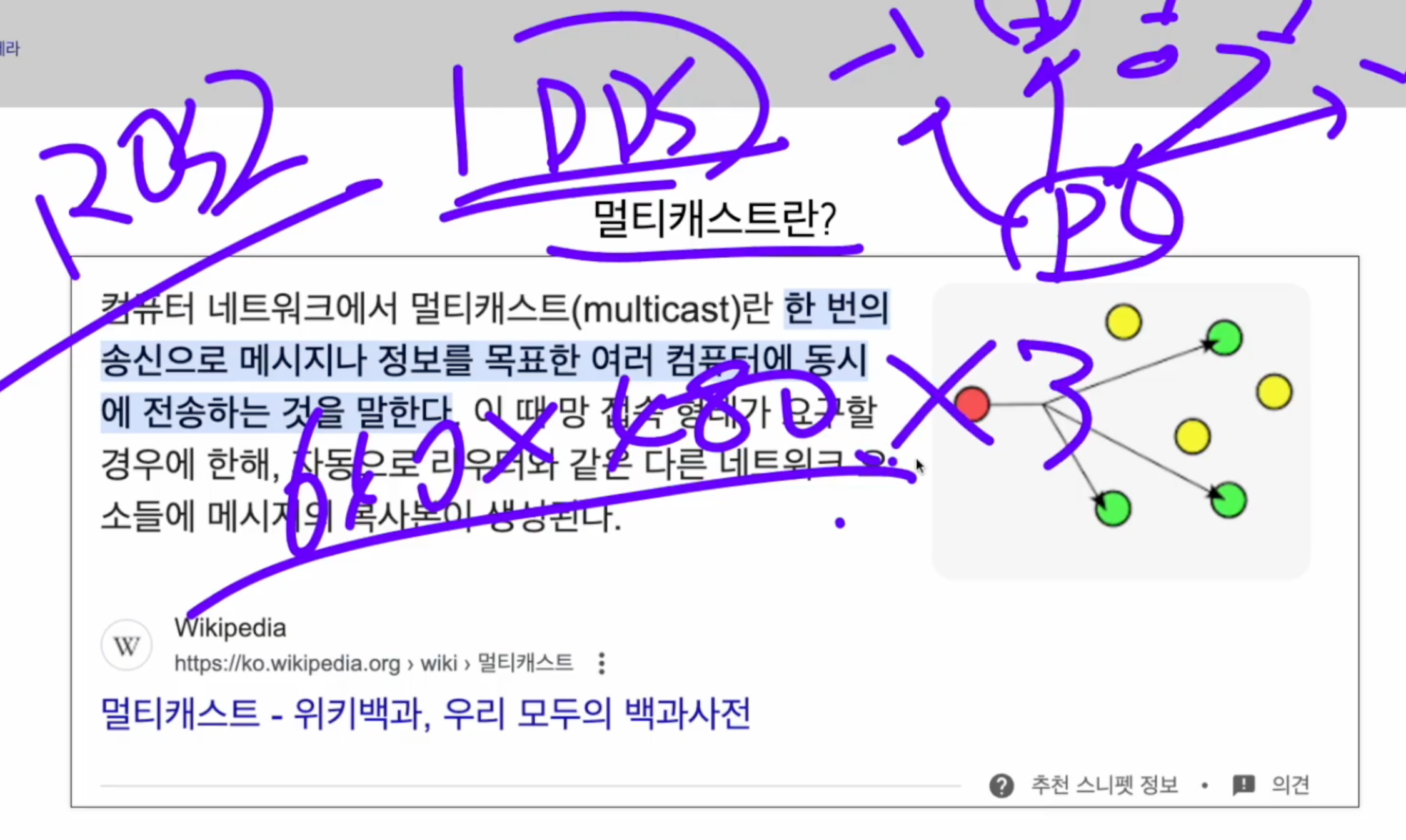

우리가 dds를 쓴다고 했잖아요, ros2 는 dds를 쓰는데 이게 뭐냐면요,
예를 들어주셨어요. 내 pc가 있어요. 그리고 여러명의 pc들이, ros들이 막 깔려있어요.
ros를 깔았다는건 다들 dds를 설치했다는 거죠. 그러면 토픽을 받아서 코드를 넣지는 않았는데,
이 pc 에서 카메라가 막 가는거에요. 카메라가 생각해보면 640 곱하기 480 짜리 카메라라 하더라도 3색이잖아요.
rgb, 그러니까 이제 곱하기 3이 들어가죠. 이것만 해도 용량이 꽤 될 겁니다.
얼마나 큰지 계산을 해 주셨어요.
계산기 컴온~ (이라고 하셨어요ㅋㅋㅋㅋㅋ 찐 빵 터진... 🤣 )
640x480x3 = 10만
640x480x3x8(bit) / 8(byte) / 1024 = 900km
이걸 fps로 보내면 초당 30번이에요. 곱하기 30 하면 27메가. 그러니까 카메라 영상이 생각보다 용량을 많이 먹어요.
내 피씨의 용량이 아니고 네트워크의 부화를 많이 일으킵니다. 멀티캐스트라 그래요.
불특정 다수에게 막 쏜다, 받아야 될 후보군이 받겠다는 말을 안했는데도 쏘는거죠. 그것때문에 느려져요.
그래서 단체로 실습을 하는데 내 피씨에서만 쓰겠다면 ..!!
이걸 한 번 살짝 넣어주면 된대요.

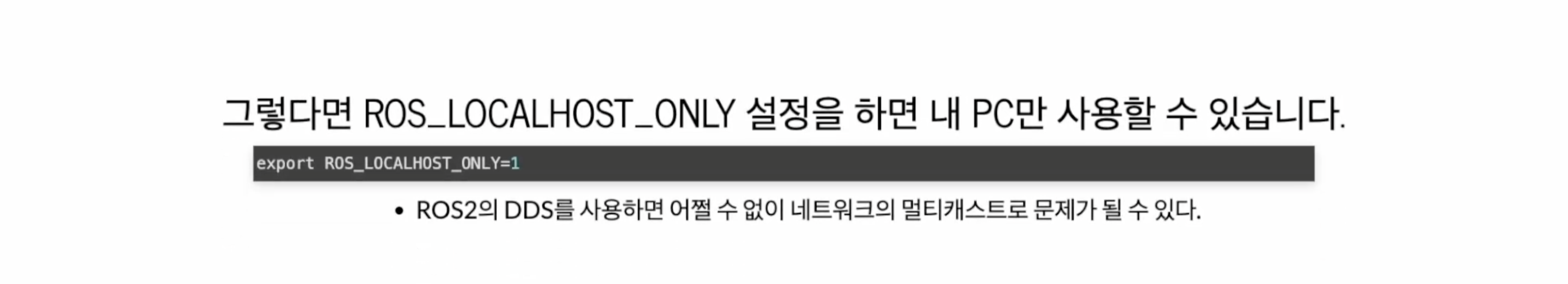

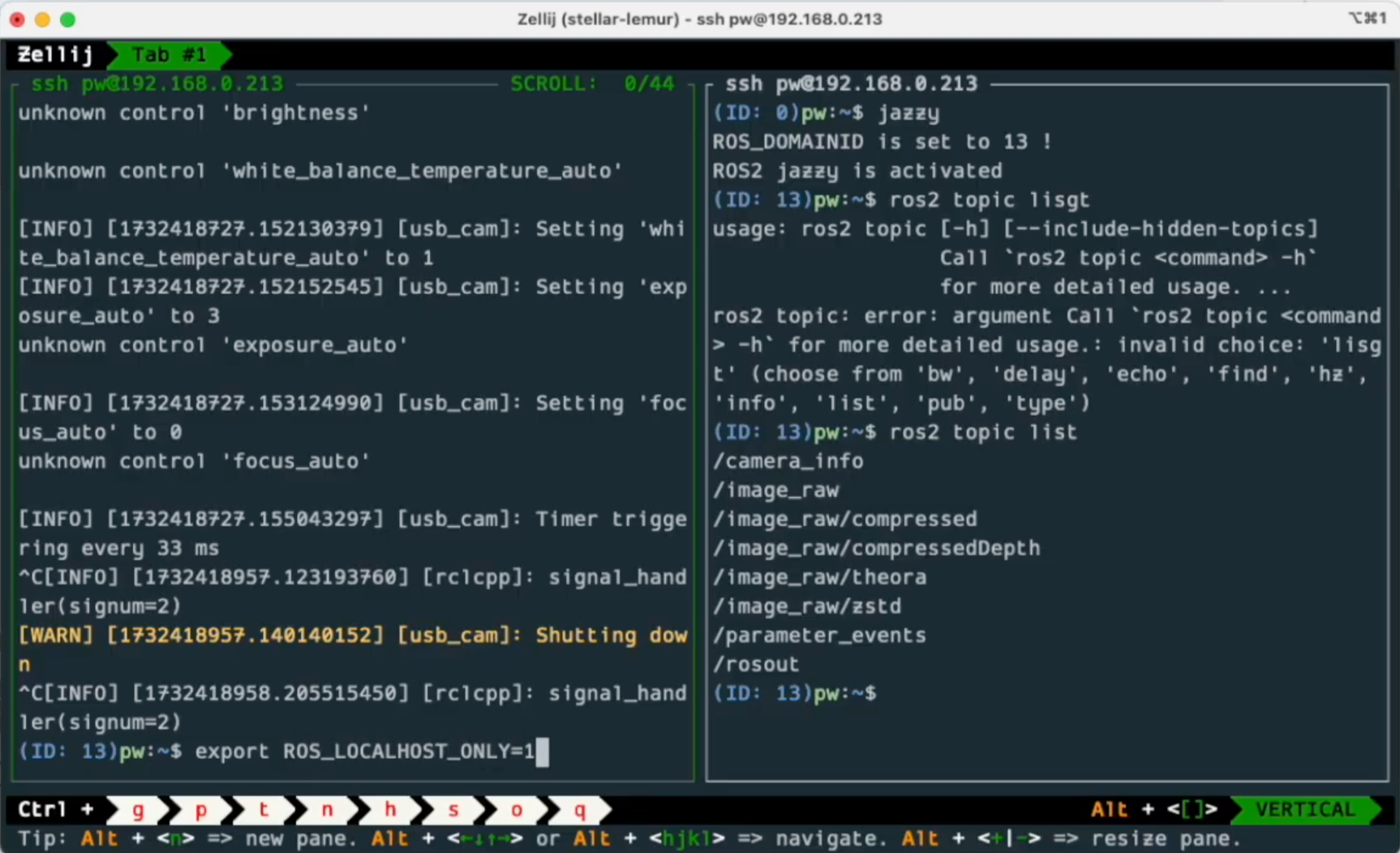

이렇게 터미널에서 export 명령어로 local host only = 1 이거 해석해주시면 됩니다.
(이걸 매번 하기 싫다라고 하면 또 alias 잡으면 되구요.)

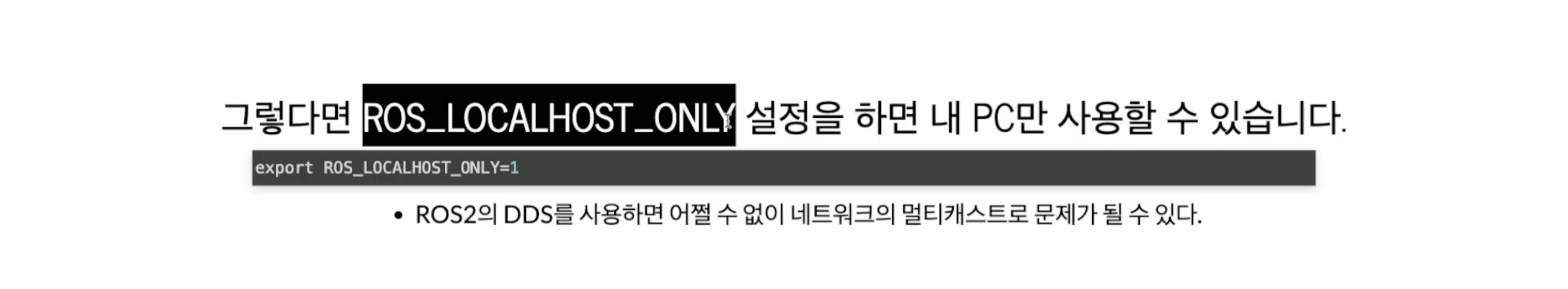

ROS_LOCAL_HOST_ONLY 를 건다는 것은 네트워크를 통해서 로스 토픽을 밖으로 보내지 않겠다는 거에요.
내 pc 한정으로 쓰겠다는 거에요. 그러면 네트워크에서는 영향이 없죠.
근데 그렇게 되면 옆 pc와 다른 디바이스와는 통신을 못 하게 된답니다..! !
Rush to ros, 파이티잉!
