아두이노 우노 보드가 R3가 나온지 꽤 되었습니다. ATmega328이라는 8비트 AVR을 사용한 보드였죠. Arduino Uno 보드가 R3 버전이 나온게 2010년입니다. 정말 오래되었죠. 칩이 아니라 어떤 보드가 이렇게 오랫동안 사용되는게 있나 싶습니다. 특히나 무수히 많은 응용 보드와 함께 다양하게 활용되다보니 블록코딩에서도 많이 활용 되었습니다.

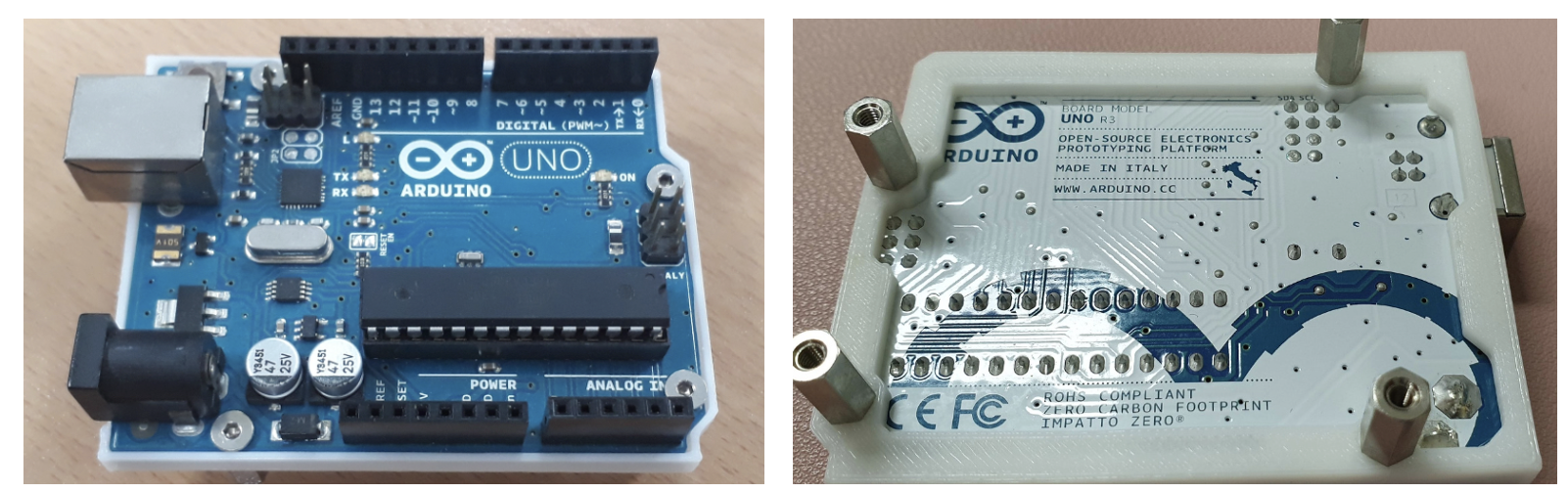

위 그림이 제가 실제로 가지고 있는 아두이노 우노 R3 보드입니다. 이 보드는 짝퉁?도 많은데요. 구별하는 방법 중 하나는 저 뒷면에 있는 이탈리아 국가 지도 모양입니다. 명품의 나라답게 이탈리아 지도 모양하나로 짝퉁^^?보드보다 비싼 가격을 형성하고 있죠^^. 그러고보니 아두이노 연재를 시작해놓고 마무리를 하지 않았네요ㅠㅠ.
[아두이노 연재] 아두이노 시작하기
예전에는 제가 블로그에 연재를 많이 올렸답니다. 그 중에 유명한(^^) 연재는 밸런싱로봇 만들기와 MATLAB을 이용한 시스템 시뮬레이션 연재랍니다. 그리고 한동안 블로그에 연재를 뜸하게 올렸네
pinkwink.kr
ㅠㅠ.
암무튼, 2010년에 R3 버전이 나왔던것이 R4가 2023년에 나타났습니다. 와우~ 저도 가만히 있을 수 없죠.^^

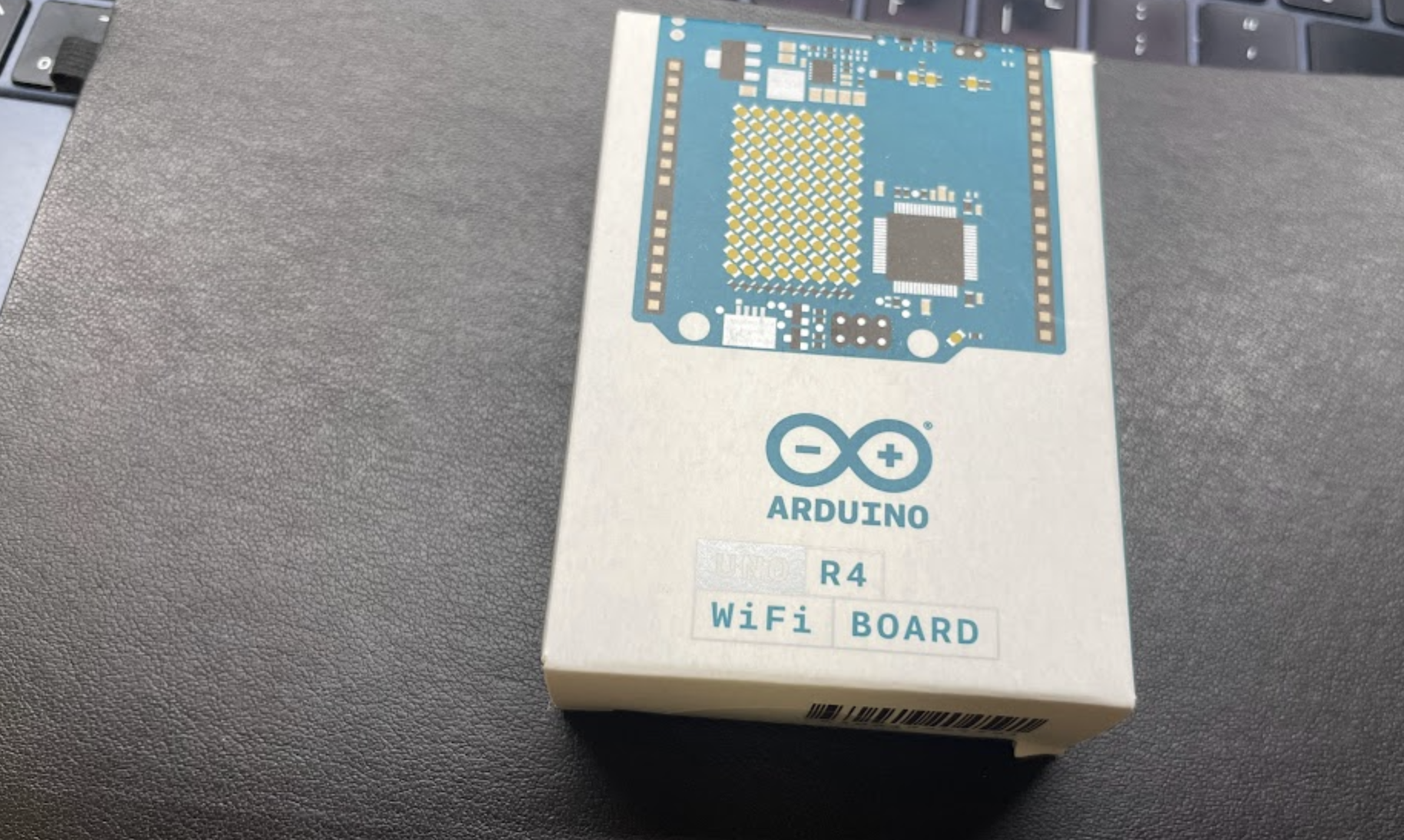

일단 케이스~ 이쁩니다.

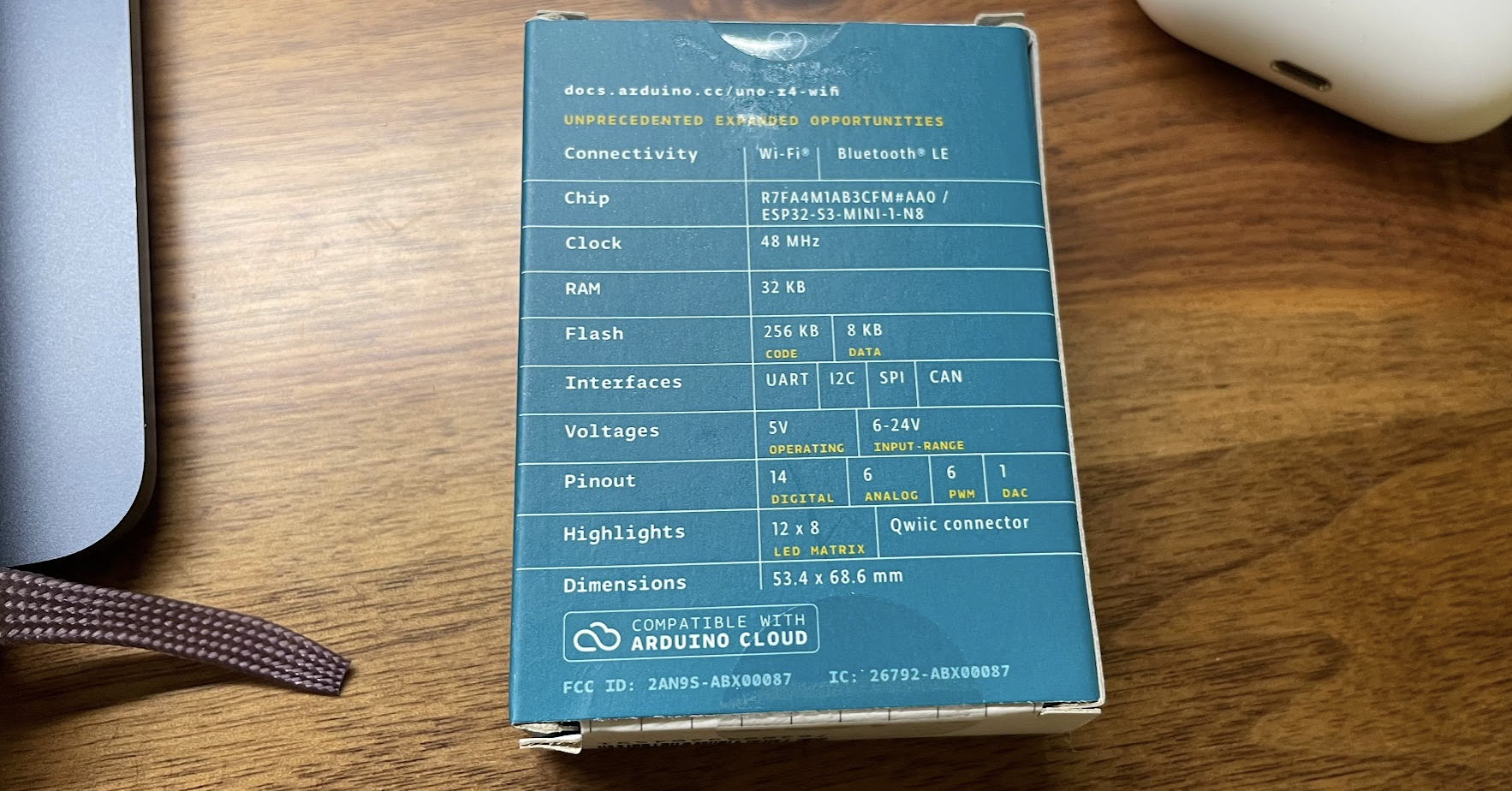

케이스 뒷 면에는 사양이 나옵니다. 일단, WIFI 모델인데, ESP32-s3가 있습니다. UART, I2C, SPI, CAN 통신 지원에... DAC~가 있네요. 호오... R3에 비하면 뭐 성능은 확실히 좋아졌습니다. 8bit AVR과 32bit Arm Cortex-M4를 비교하는것 자체가.^^.

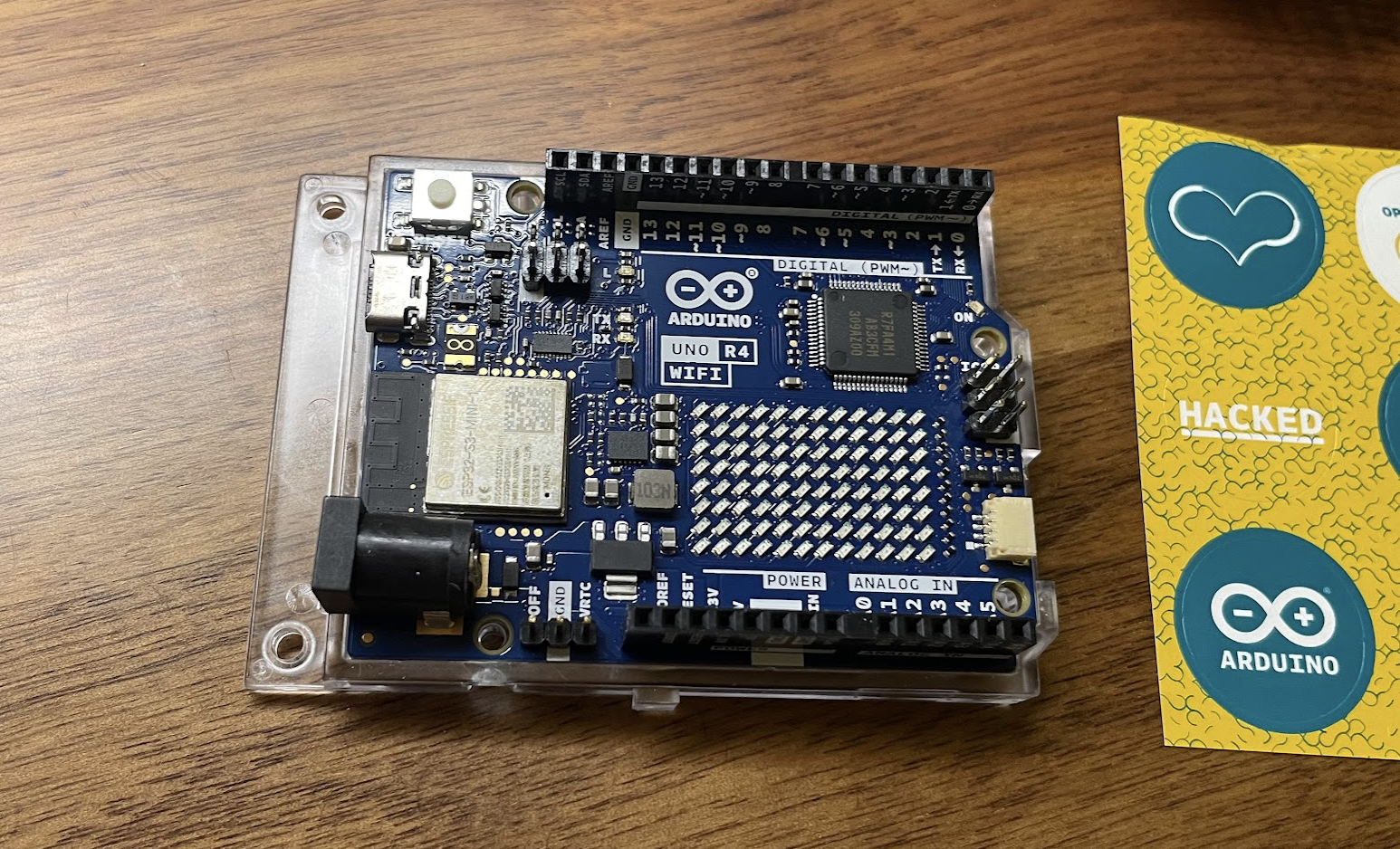

충분히 더 작아질 수 있겠지만, 기존의 R3 핀맵을 유지하고 크기도 유지하고 있습니다. 남아도는 공간에 저렇게 LED Matrix를 넣었네요. 멋집니다.^^

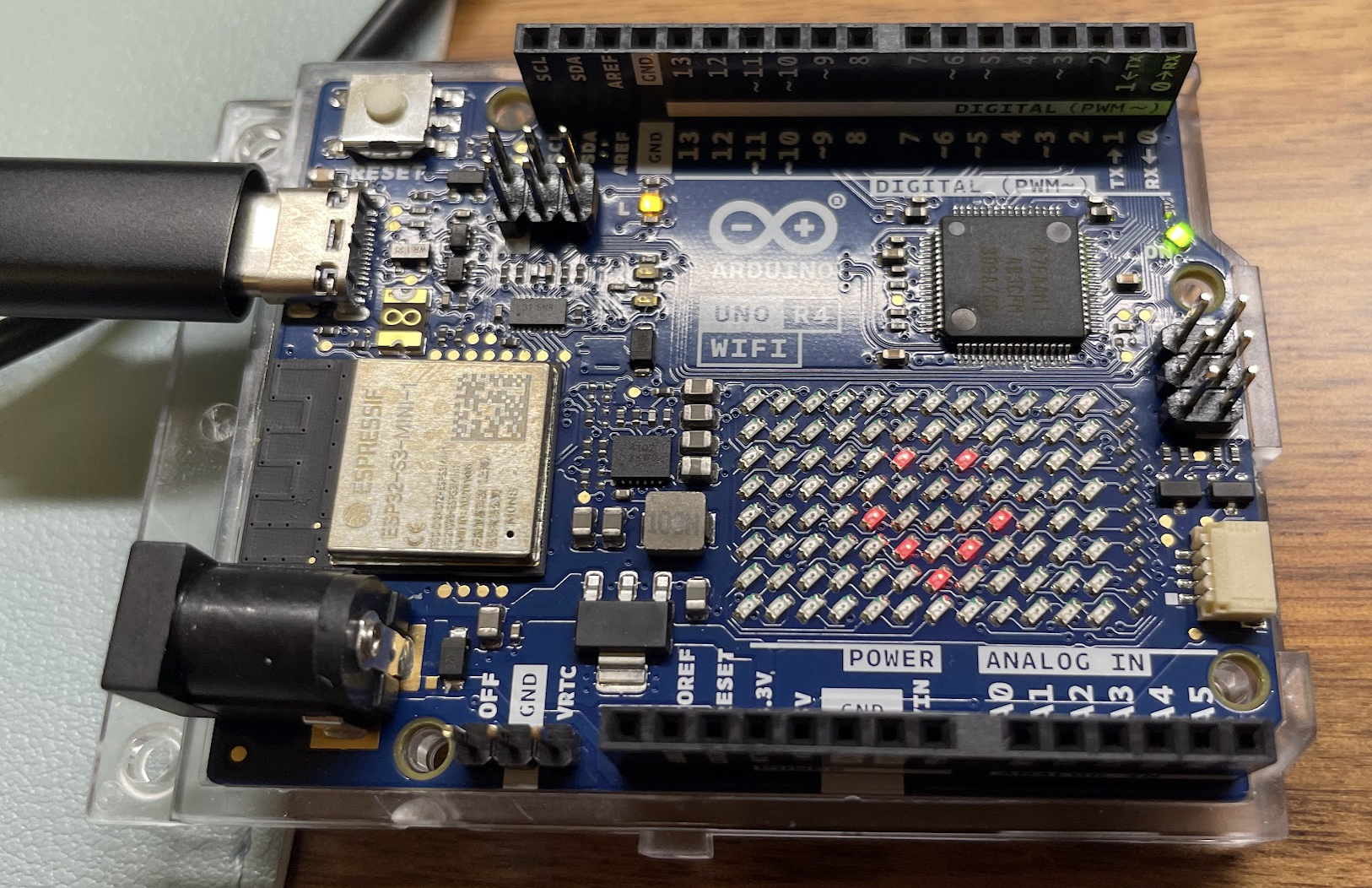

처음 전원을 인가하면 저렇게 하트 모양이 나옵니다>^^. 그리고 드디어~ 드디어~ R3에서 사용하던 B 타입 USB가, USB C로 변경되었습니다. 와우~~~~

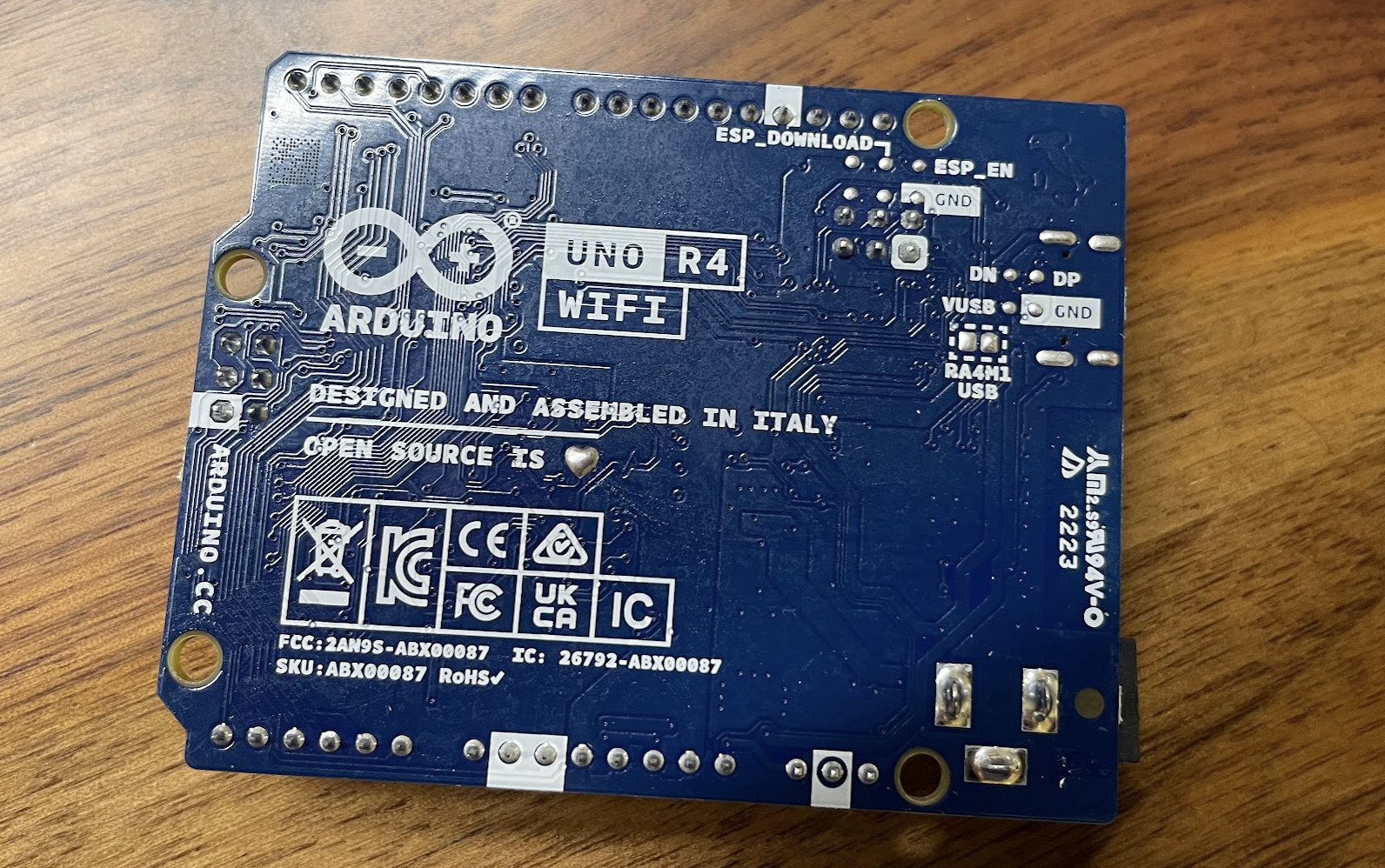

그리고 뒷 면... 이탈리아 국가 모양이 사라졌습니다.ㅠㅠ. 이건 조금 슬프네요.ㅠㅠ.

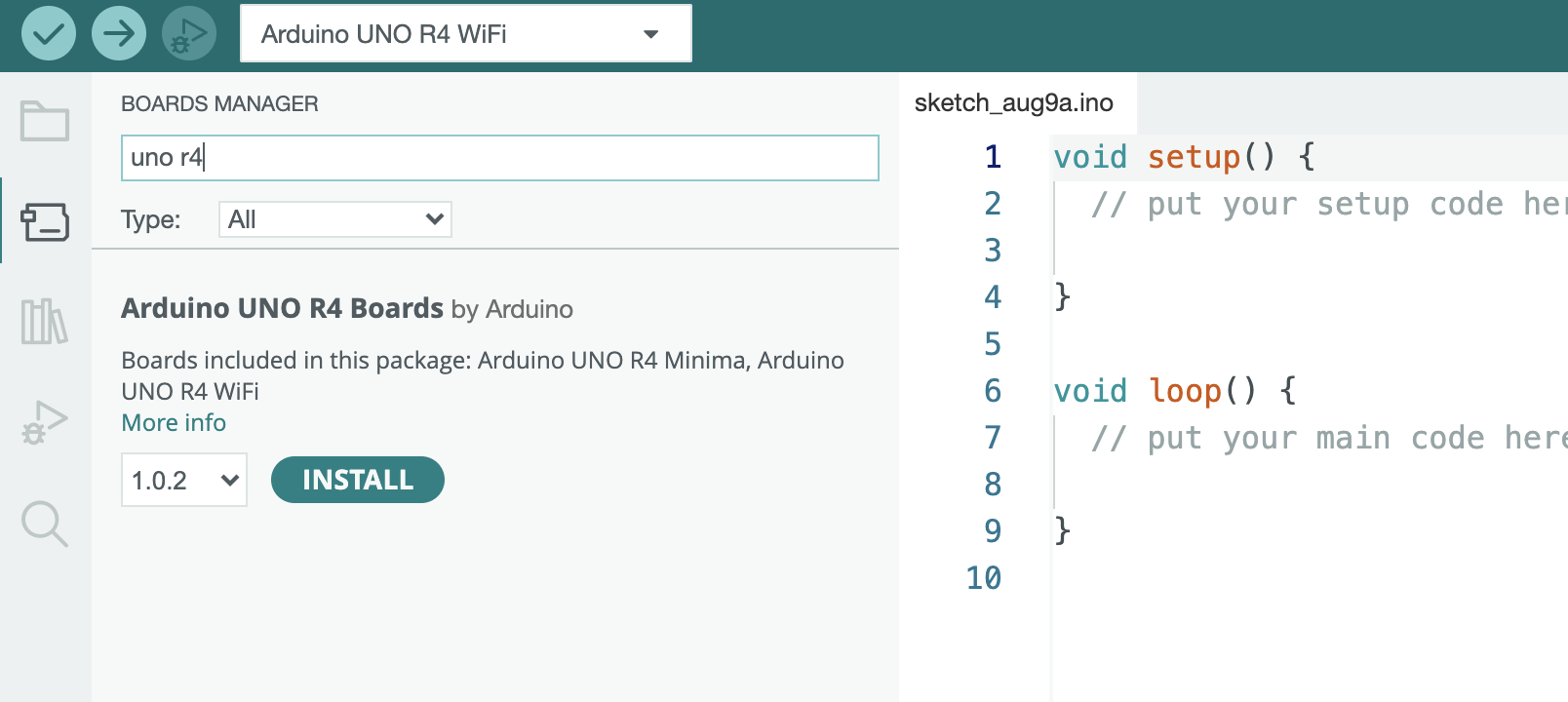

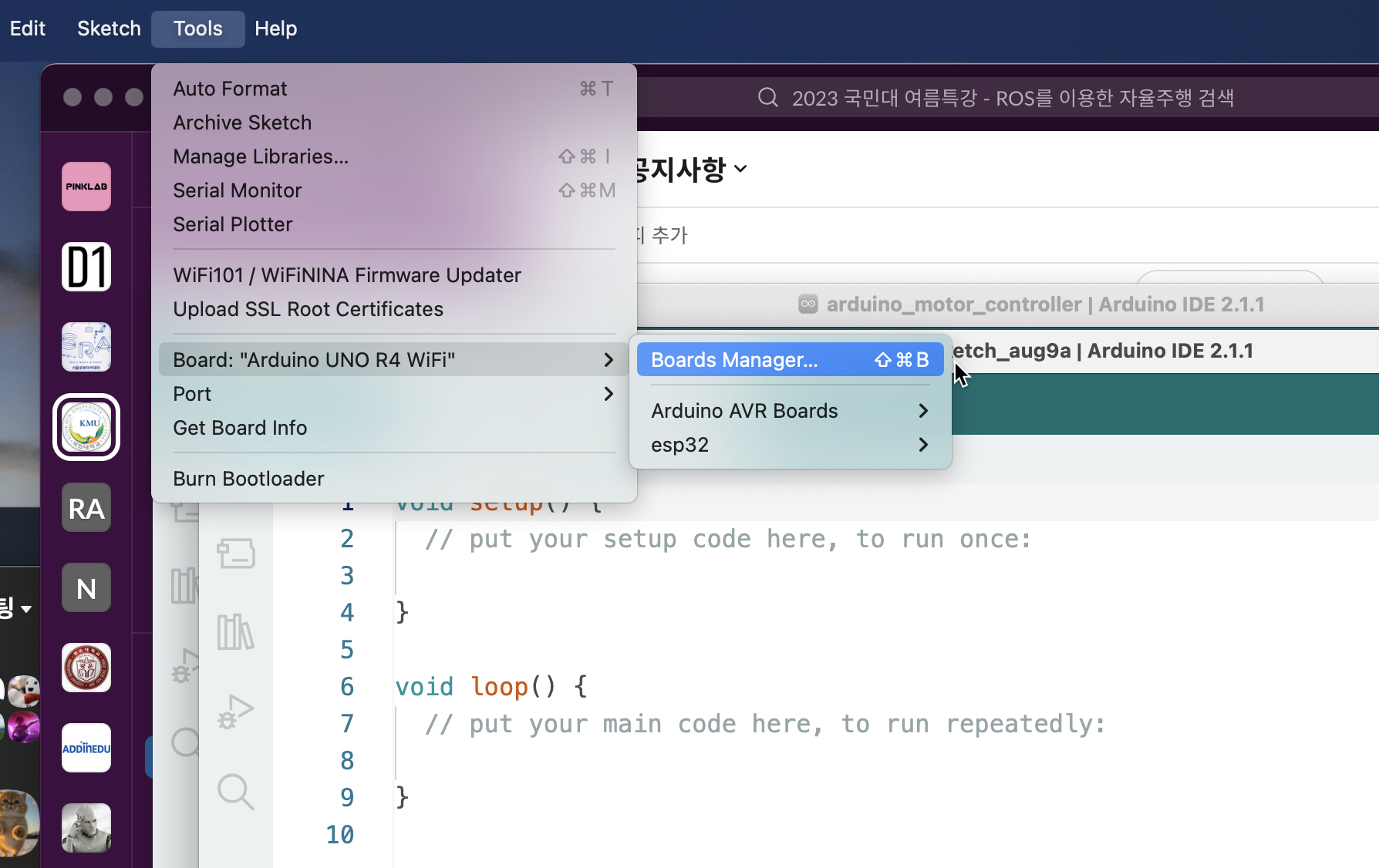

아두이노 IDE에서 UNO R4버전을 연결하면 먼저 보드 매니저를 실행해야 합니다. 위에 보이듯이 보드 매니저를 선택해서,
Arduino UNO R4를 install해야 합니다.

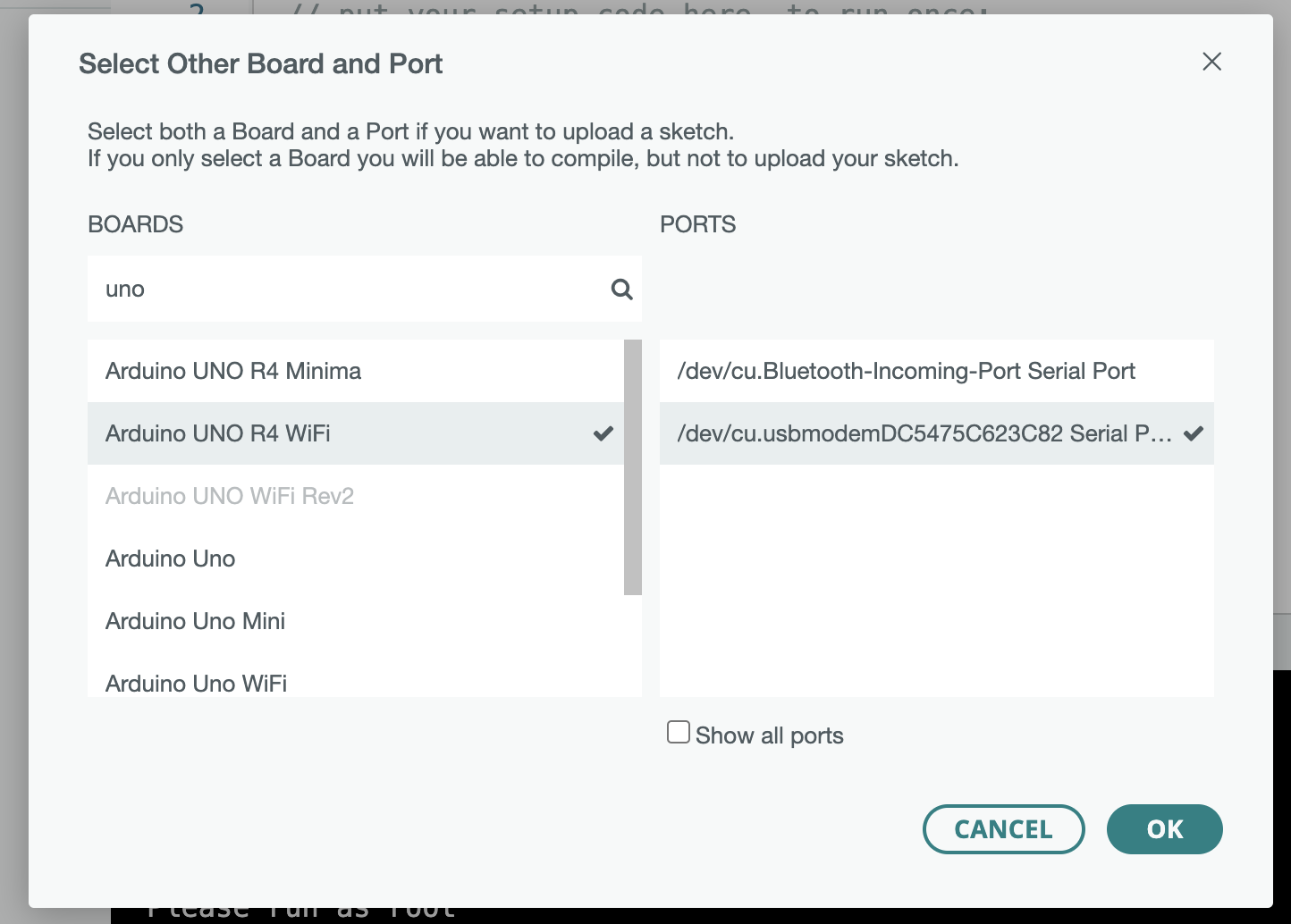

그리고, 시리얼 포트까지 설정하면 연결은 됩니다.^^

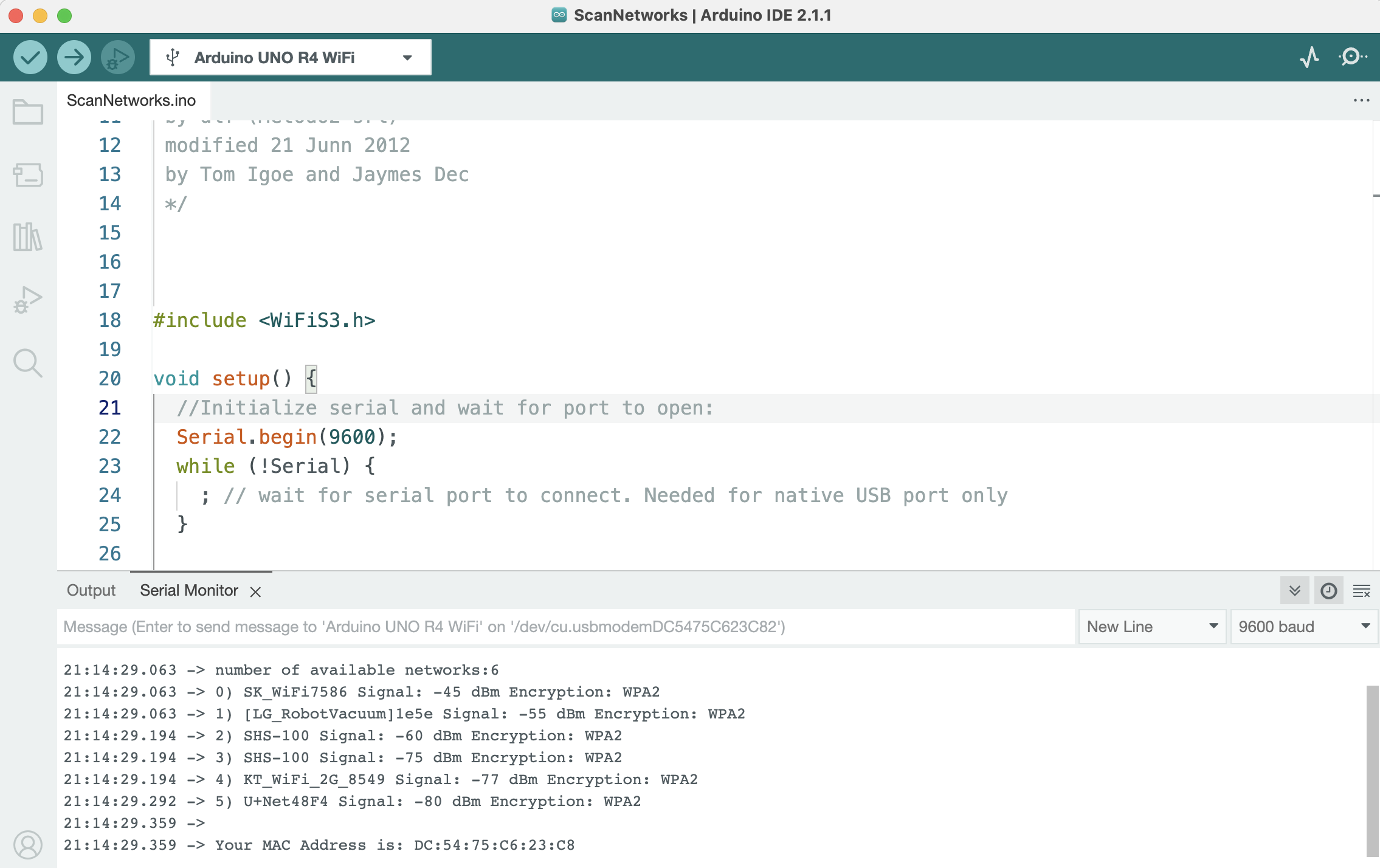

기본 지원되는 예제 중에 R4용 와이파이 AP를 스캔하는 코드가 있는데 그걸 실행해보면 저렇게 결과가 나옵니다.^^. 또 한 동안 R4가 절 즐겁게 해줄듯 하네요>^^>
