아두이노 푸시버튼으로 아두니티(ARDUnity)를 이용해서 유니티에서 폭파 효과 주기

PinkWink 2016. 6. 3. 07:17

한참 유니티(Unity)랑 아두이노(Arduino) 데리고 노는게 즐겁네요. 요즘처럼 뭔가 불안정하고 뭔가 조바심날 때는 확실히 이렇게 스트레스를 풀어주면 딱~ 좋죠. 지난 번에 LED 데리고 노는걸 했으니.. 이번에는 버튼 데리고 노는걸 해보도록 하죠^^

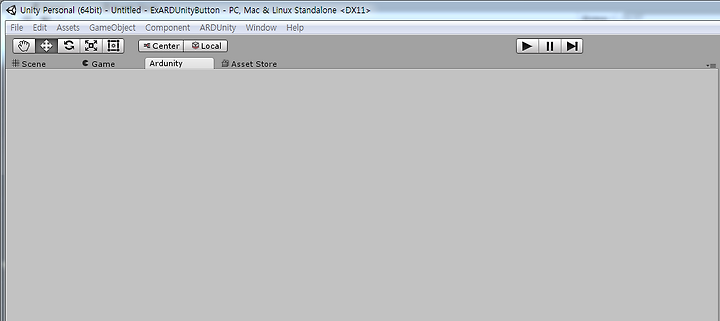

이제... 저 화면도 방갑죠... ㅎㅎ. ARDUnity Asset을 불러서 Wire Edit까지는 이제 쉽게~^^ 아.. 살짝 ARDUnity 메뉴가 활성화 되지 않는다면, 에러가 콘술에 나타나면, NET 설정까지 손보셨겠죠^^. 첫 글[바로가기]에서 이야기 했던 거니까요...^^

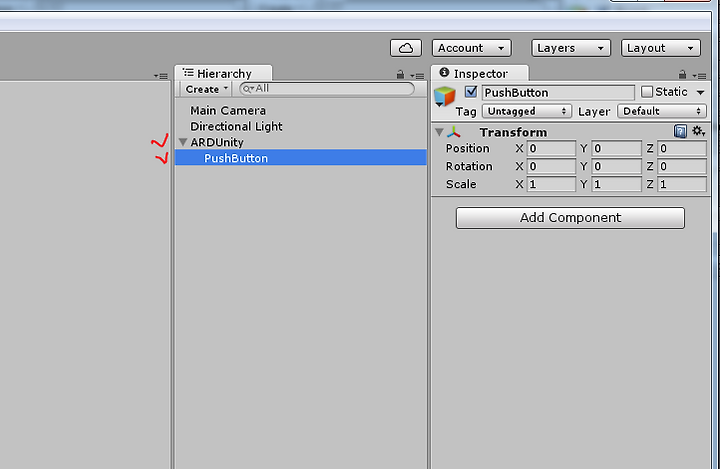

이제.. Create Empty를 하나 만들고 ARDUnity라고 이름을 바꾸고, 그 안에 다시 Create Empty로 PushButton이라고 두죠.^^

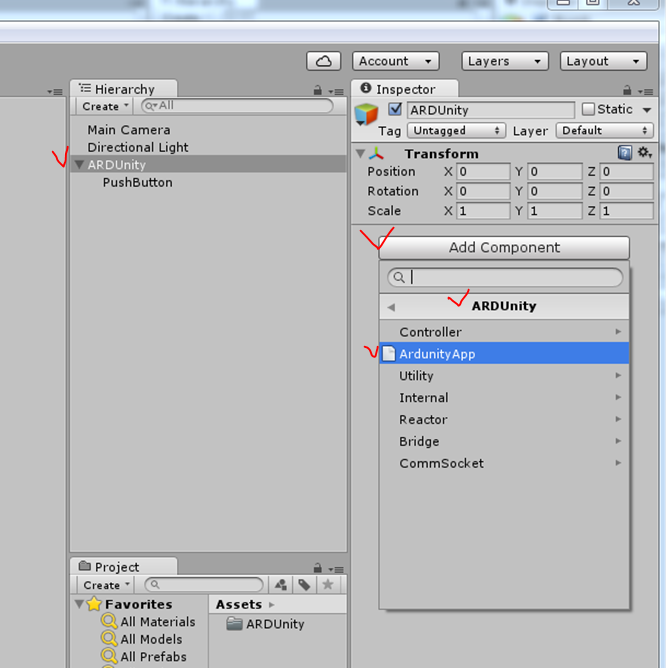

이제 지난번에 했던 거지만, 복습차원에서 ^^... ARDUnity를 선택한 상태에서 Add Component로 ARDUnity에 들어가서 Ardunity App을 불러줍니다. Ardunity App은 꼭 불러야 하는 필수 Component에요~

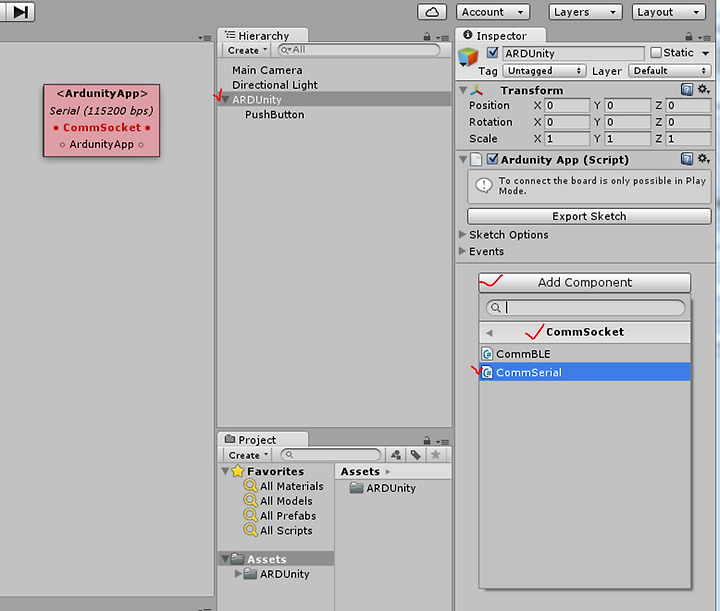

그리고, 계속 ARDUnity를 선택한 상태에서 CommSocket의 CommSerial도 호출합니다. 사실상 아두이노 보드와의 통신은 필수이니 이 Component도 필수겠죠^^

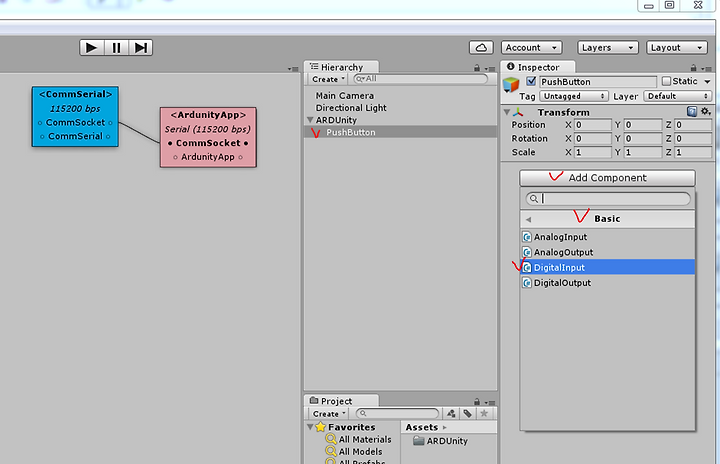

그리고...CommSerial의 CommSocket과 ArdunityApp의 CommSocket을 연결해 둡니다. 이제 PushButton을 선택한 상태에서 Add Component의 ARDUnity에서 Basic의 DigitalInput을 선택해 줍니다.

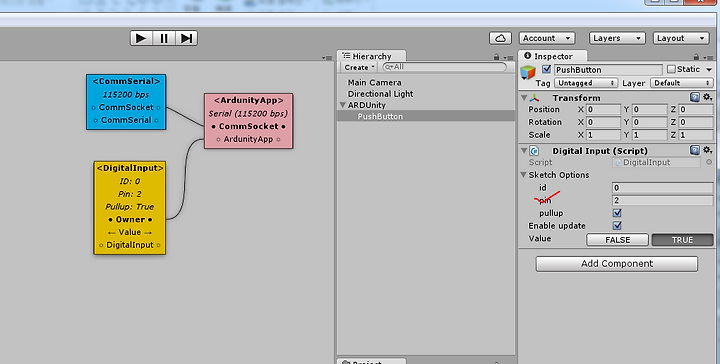

그리고 DigitalInput의 Owner와 ArdunityApp의 ArdunityApp을 연결해 줍니다. 또, DigitalInput의 Options에서 pin은 2번으로 잡아주구요^^

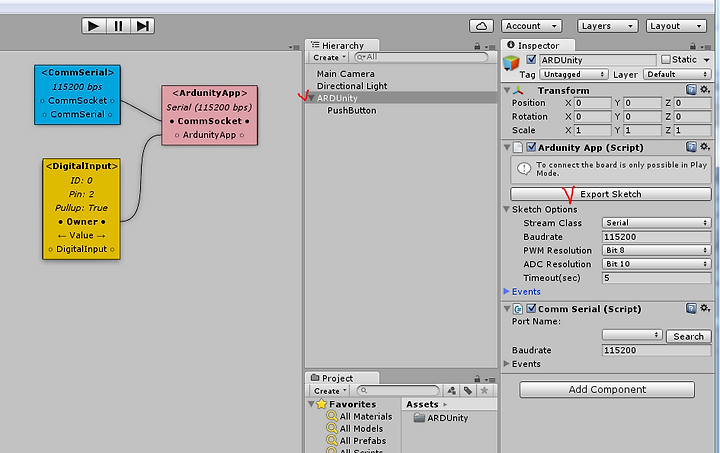

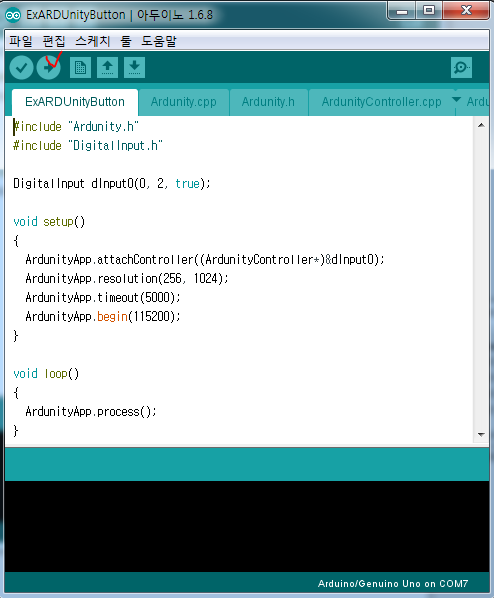

중간 점검한 번 해볼까요^^ Export Sketch를 하죠~

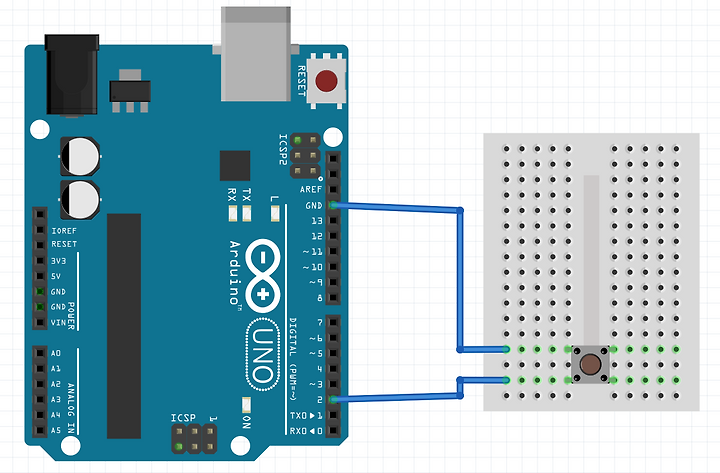

아두이노 쪽 회로는 저렇게 심플하게 연결하죠... ^^

이제.. 아두이노에서 빌드하고 업로드한다면... 보면

아... DIgitalInput에서 설정에서 PullUp을 해제해야하는데... ㅠㅠ. 뭐 아무튼 동작하는 상황은 보입니다.^^. 계속 가야죠^^

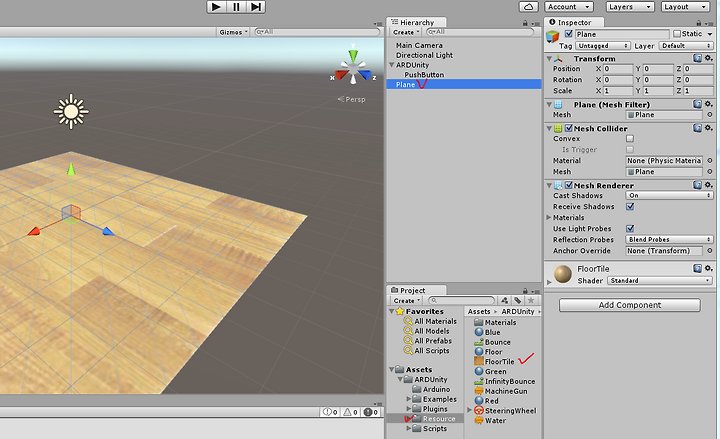

여기서부터는 지난번 글[바로가기]에서 이야기한 건 살짝살짝 생략하니 같이 봐주세요^^ 일단 Plane을 하나 만들어 둡니다.

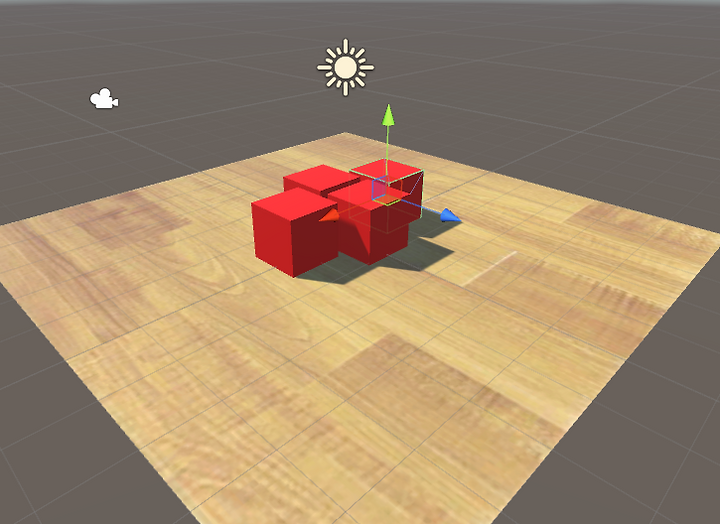

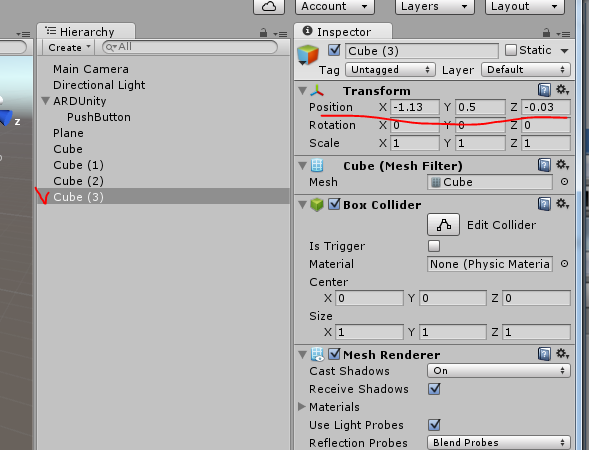

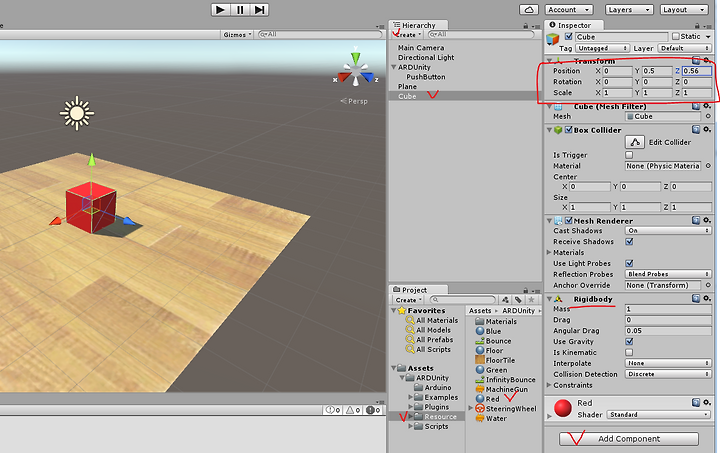

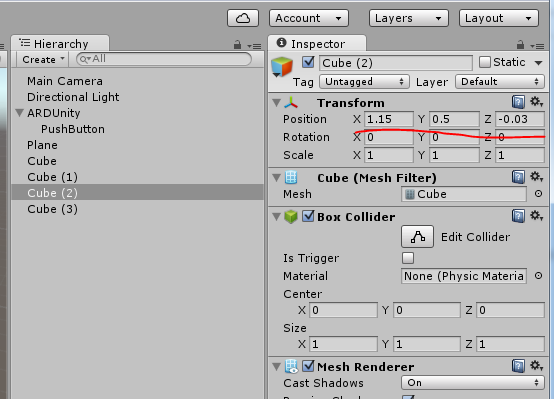

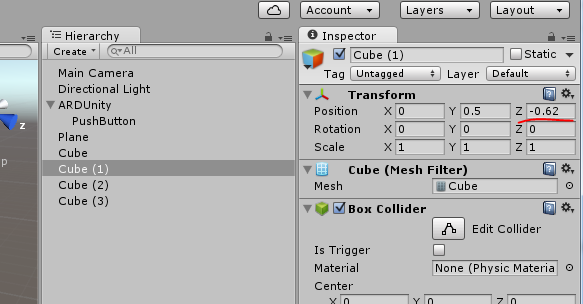

그리고 Cube를 추가하죠... ARDUnity가 제공하는 빨강색 속성도 가져다 쓰고... Transform속정에서 위치를 위와 같이 잡아주고... Add Component에서 RigidBody도 추가해 줍니다. 그리고 난 다음 Cube를 복사해서 붙여넣죠^^
